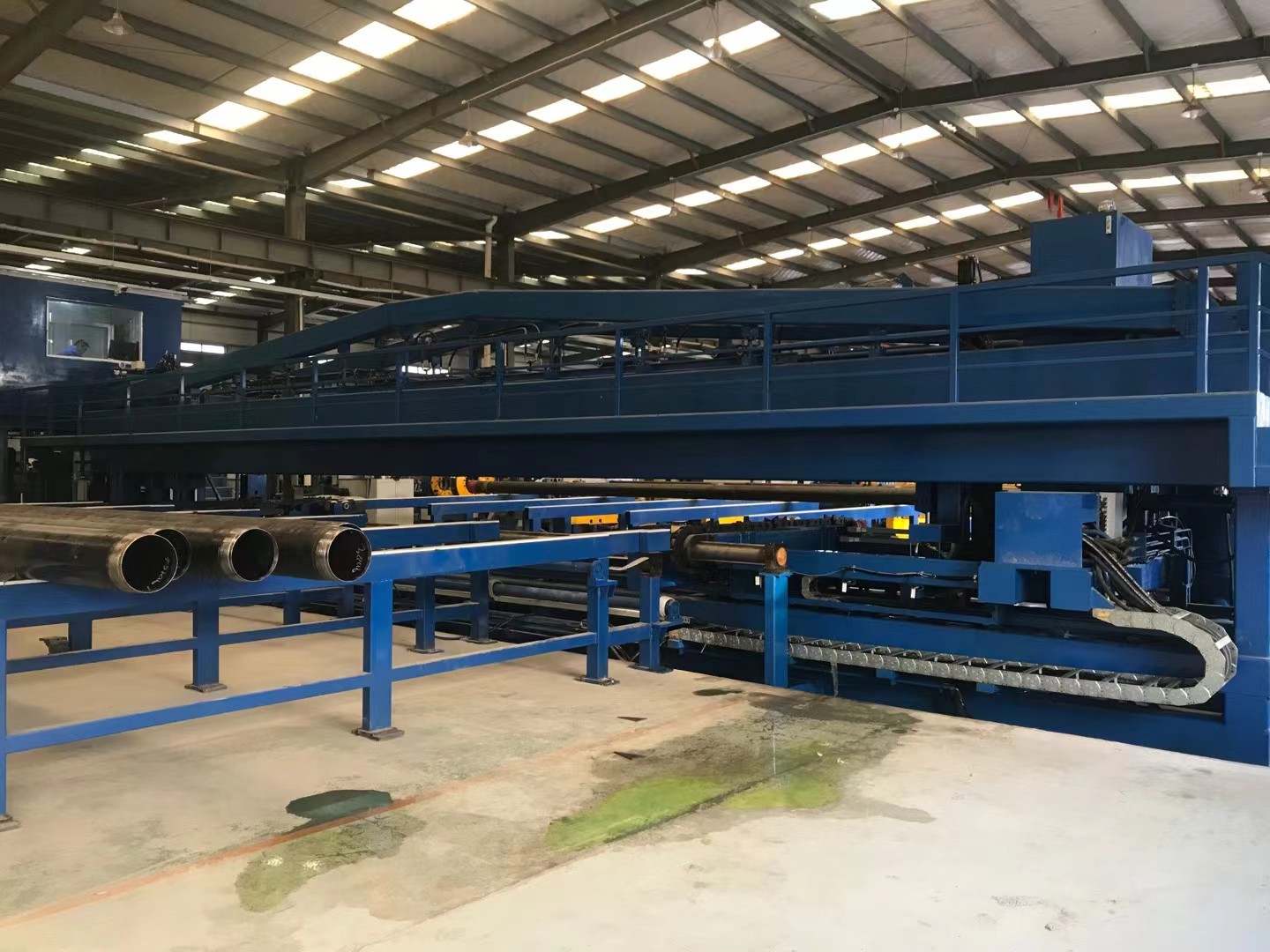

स्टील पाइप हाइड्रोस्टैटिक परीक्षण पर व्यास और दीवार की मोटाई का प्रभाव

हाइड्रोस्टैटिक टेस्टिंग को सिर्फ “पाइप में पानी भरकर दबाव डालना” समझ लेना सही नहीं है। असल में यह वह अंतिम जांच है जिसमें पाइप की वास्तविक मजबूती, जोड़ की पकड़, और सिस्टम की tightness सामने आती है। पानी जैसे लगभग incompressible माध्यम से पाइप पर नियंत्रित दबाव डालकर देखा जाता है कि कहीं leakage, permanent deformation या कोई कमजोर बिंदु तो नहीं है। यही वजह है कि यह परीक्षण पाइपलाइन, स्टील पाइप, प्रेशर सिस्टम और industrial fabrication में आज भी सबसे भरोसेमंद field test माना जाता है।

व्यास और दीवार की मोटाई क्यों सबसे पहले देखी जाती है

इंजीनियरिंग भाषा में बात साफ है: पाइप का व्यास बढ़ने पर same thickness में उसकी pressure capacity कम हो जाती है, और दीवार की मोटाई बढ़ने पर वह अधिक दबाव सहने लायक बनता है। इसी कारण साइट पर टेस्ट प्लान बनाते समय सबसे पहले OD और wall thickness की checking होती है। यह सिर्फ calculation का मामला नहीं है; field में यही दो dimensions अक्सर test pressure, holding time और risk level को बदल देते हैं। हाइड्रोटेस्टिंग में test pressure हमेशा operating pressure से ऊपर रखा जाता है, ताकि hidden weakness भी सामने आ जाए।

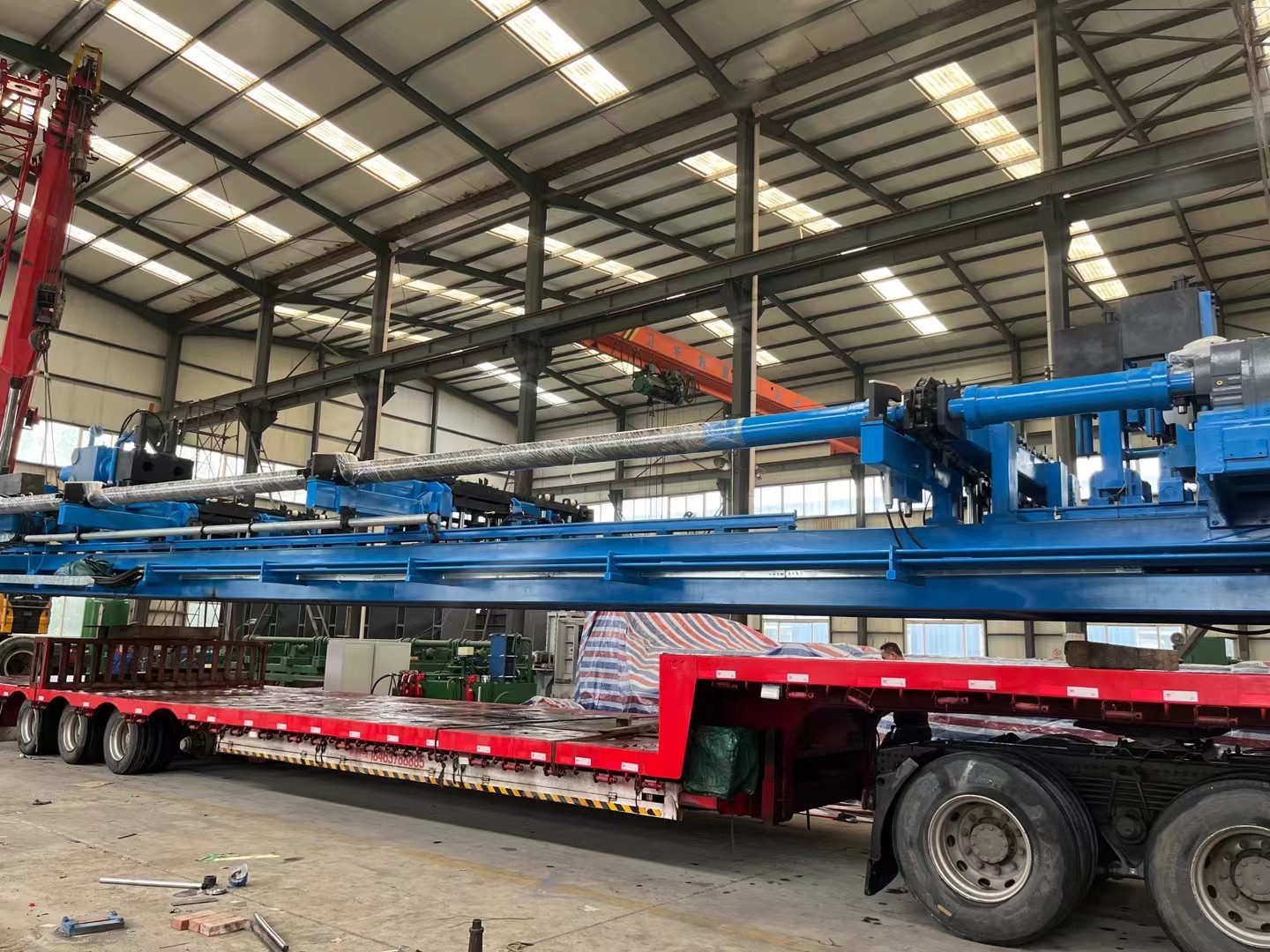

सिंपल तरीके से समझें तो बड़े diameter वाले पाइप में दबाव का असर ज्यादा area पर फैलता है, जबकि मोटी दीवार उस दबाव को better resist करती है। इसलिए एक ही material grade के दो पाइप अलग behave कर सकते हैं। यही वजह है कि पाइप के लिए हाइड्रो टेस्टिंग मशीन चुनते समय सिर्फ pump capacity नहीं, बल्कि pipe size range और wall thickness range भी match करनी पड़ती है।

टेस्ट प्रेशर कैसे तय होता है

Industry में test pressure कोई अनुमान से नहीं तय किया जाता। मानक पद्धति में यह पाइप material strength, wall thickness और diameter के आधार पर निकाला जाता है। कई engineering references में pipe test pressure के लिए P = (2St) / D जैसी relationship बताई जाती है, जिससे यह साफ होता है कि thickness बढ़ने पर permissible pressure बढ़ता है और diameter बढ़ने पर घटता है। ASME B31.3 जैसे code-based practices में hydrostatic test pressure आम तौर पर design pressure से अधिक, और कई मामलों में 1.5 गुना तक रखा जाता है।

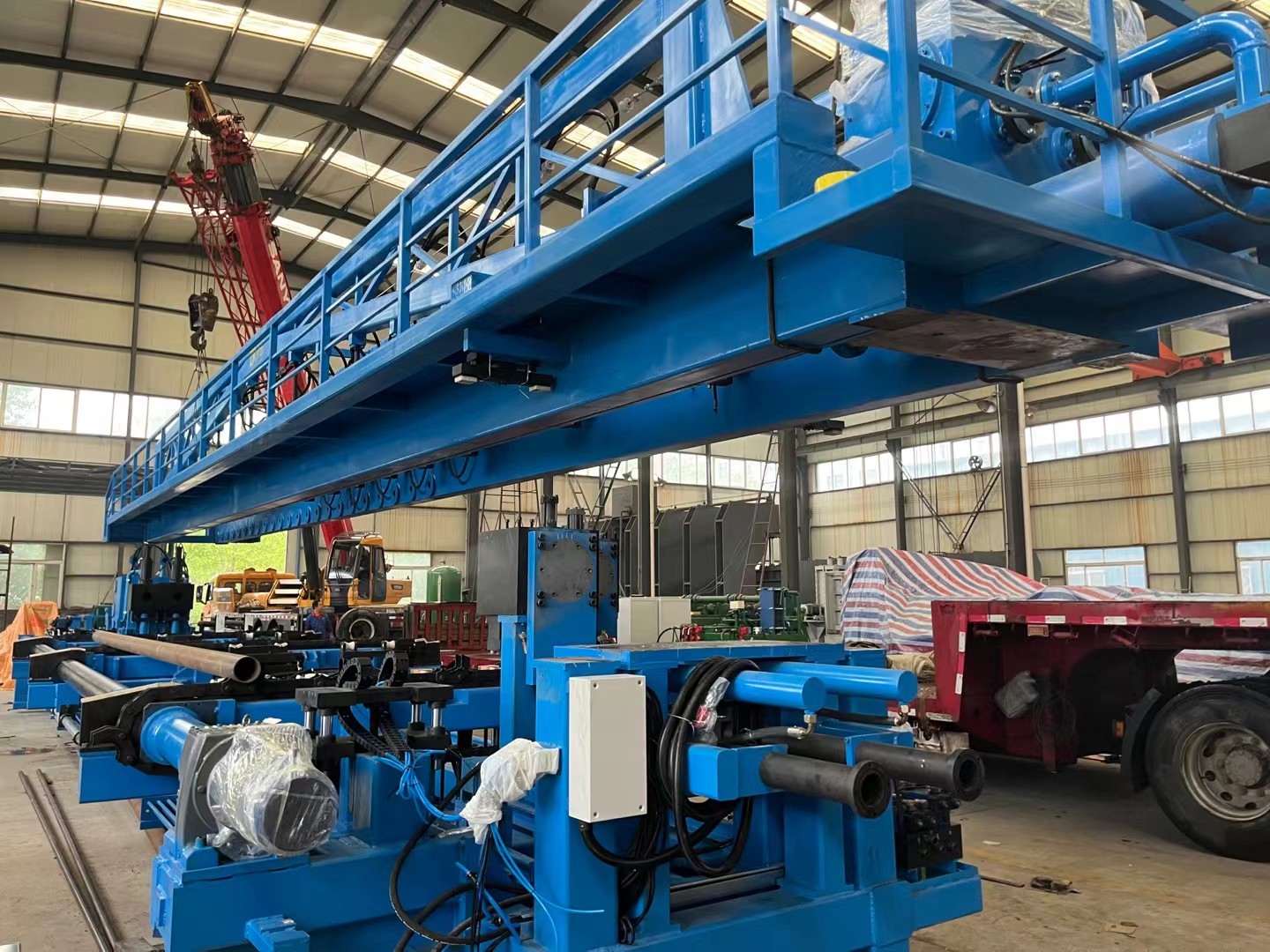

यही reason है कि साइट पर operator को सिर्फ gauge नहीं देखना चाहिए, बल्कि यह भी समझना चाहिए कि किस diameter-thickness combination के लिए कौन-सा set pressure सुरक्षित है। यहाँ पाइप के लिए हाइड्रो टेस्टिंग मशीन का role बहुत बड़ा हो जाता है, क्योंकि machine की stability, pressure control और repeatability सीधे result पर असर डालती है।

एक practical तुलना

नीचे की तालिका concept को आसान भाषा में समझाने के लिए है। वास्तविक test pressure हमेशा material grade, design code, project specification और safety margin के अनुसार बदलेगा। फिर भी field logic को यह अच्छा दिखाती है।

साइट पर क्या चीजें सबसे ज्यादा फर्क डालती हैं

Field experience में failures अक्सर material weakness या fabrication defect की तरफ इशारा करती हैं। एक hydrotest failure का मतलब यह हो सकता है कि installed pipe का कोई हिस्सा weak, damaged या corrupted था। इसलिए test pass होना सिर्फ paperwork नहीं, बल्कि manufacturing discipline का संकेत होता है।

इसी कारण अच्छे site engineers पहले pipe section का visual check करते हैं, फिर joints, welds, flanges और threads को देखते हैं, और उसके बाद pressure-up शुरू करते हैं। पाइप के लिए हाइड्रो टेस्टिंग मशीन तभी सही result देती है जब field preparation सही हो। अगर preparation weak है, तो machine चाहे जितनी भी अच्छी हो, false leak, pressure drop या extra rework सामने आ सकता है।

टेस्टिंग के दौरान क्या सावधानी रखनी चाहिए

Hydrotesting में पानी का उपयोग इसलिए किया जाता है क्योंकि यह safe, available और relatively incompressible होता है। टेस्ट को hold करके leakage, shape change और pressure stability देखी जाती है। Practical level पर सबसे जरूरी बात यह है कि test area सुरक्षित हो, actual reading steady हो, और test के बाद system को properly depressurize व drain किया जाए।

साइट पर एक और common lesson यह है कि test failure मिलने पर उसे “बस pressure ज्यादा था” कहकर छोड़ नहीं देना चाहिए। पहले cause खोजो, फिर repair करो, फिर retest करो। यही discipline पाइप के लिए हाइड्रो टेस्टिंग मशीन को एक production tool से quality assurance tool बनाता है।

किन गलतियों से सबसे ज्यादा नुकसान होता है

1. सही diameter-thickness data के बिना pressure set कर देना।
2. test section को ठीक से isolate न करना।
3. joints और welds की final inspection skip करना।
4. failure मिलने पर repair के बाद retest न करना।
5. results का proper record न रखना।

इन गलतियों में सबसे महंगी गलती पहली होती है, क्योंकि वही पूरी pressure strategy को गलत कर देती है। इसलिए जब भी पाइप के लिए हाइड्रो टेस्टिंग मशीन खरीदी या इस्तेमाल की जाए, तो machine specification के साथ pipe schedule और project code को भी match करना चाहिए।

स्टील पाइप हाइड्रोस्टैटिक परीक्षण में diameter और wall thickness दो सबसे निर्णायक parameters हैं। व्यास बढ़ने पर test strategy बदलती है, और दीवार मोटी होने पर safety margin बदलता है। सही calculation, सही preparation और सही machine selection के बिना test result भरोसेमंद नहीं होता। जिन projects में पाइप के लिए हाइड्रो टेस्टिंग मशीन को सही pressure range, proper fixtures और disciplined procedure के साथ चलाया जाता है, वहाँ leakage कम, rework कम और delivery confidence ज्यादा मिलता है।
