स्टील पाइप फ्लैट चैफरिंग मशीन

स्टील ट्यूब फ्लैट चैफरिंग मशीन

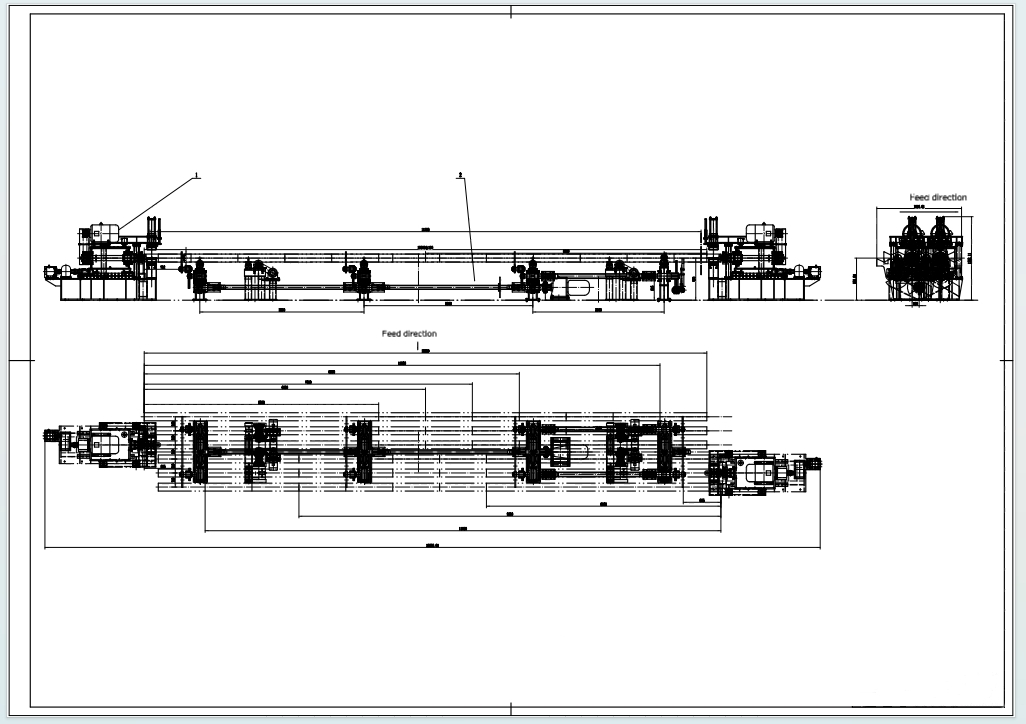

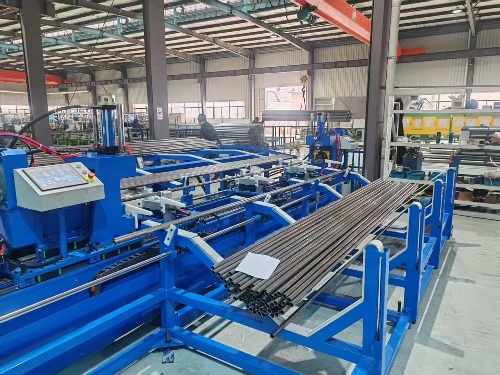

1. पाइप फ्लैट चैफरिंग मशीन उपकरण संरचना:

1.1 क्रॉस-मूविंग पाइप लेने वाले उपकरण, एक समय में सामग्री बिस्तर से 1 पाइप लें, इसे बाएं पुश-अप स्टेशन और बाएं ग्रोव स्टेशन पर भेजें। पुश-अप और ग्रोव प्रक्रिया को पूरा करें, और ग्रोव समाप्त होने के बाद इसे हटा दें।

क्लैम्पिंग सिस्टम के साथ 1.2 ग्रोव होस्ट

विभिन्न विनिर्देशों और गियर प्लेटों के क्लैम्पिंग मरने से सुसज्जित 1.3

2. कार्य पैरामीटर (आवश्यक के रूप में अनुकूलित) निम्नलिखित नमूना पैरामीटर हैंः

सपाट सिर उल्टा किनारे स्टील पाइप का 2.1 बाहरी व्यास: 25 मिमी ~ 159 मिमी, दीवार मोटाई 2.5-25 मिमी, सामग्री अधिकतम x 70, ट्यूब लंबाई 5-12 मीमी।

2.2 बाहर चराई कोण 30-35 ° सीमा के भीतर हो सकता है।

2.3 उत्पादन लाइन गतिः 5-20 पीसी/घंटा

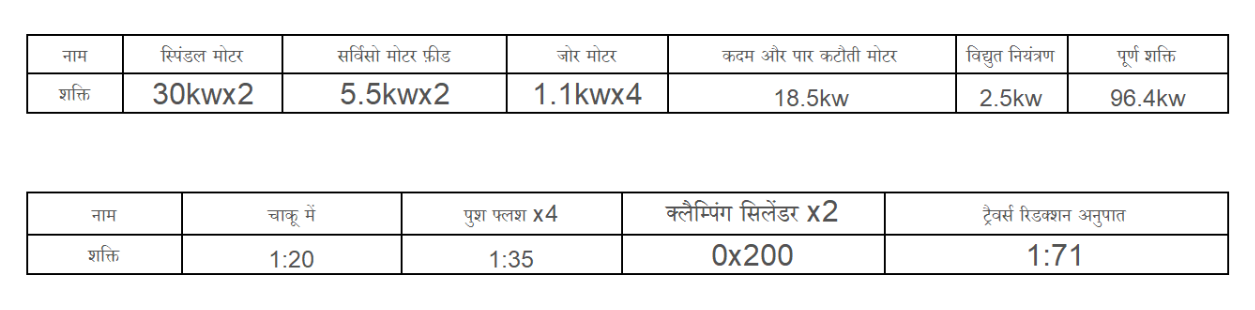

3. शक्ति विन्यास:

3.1 मोटर शक्ति:

3.1 मोटर शक्ति:

कार्य समय अनुक्रम:

4.1 कार्य समय अनुक्रम: निश्चित फोर्क की आधार ऊंचाई को पहले से समायोजित करें।

सामग्री बिस्तर-कदम और कांटा को उठाने के लिए, एक स्टील पाइप ले और एक स्टेशन को क्षैतिज रूप से स्थानांतरित करने के लिए-कांटा नीचे-ऊपर, फ्लैट हेड क्लैम्पिंग स्टेशन-क्लैंप, फ्लैट हेड, चाकू हटाओ, ढीले क्लैंप-कदम और स्टील पाइप को उठाने के लिए कांटा को स्थानांतरित करें-ट्रांसलेट करें-कांटा को नीचे ले जाएं और मूल स्थिति में वापस जाएं, कदम और 5 स्टील पाइप के साथ क्षैतिज रूप से आगे बढ़ें।

5.2 एकल-चक्र समयः समानांतर नौकरियों के लिए धक्का-ऊपर, अकेले समय नहीं लेना, बढ़ते-क्षैतिज शिफ्ट-क्लैम्पिंग-फ्लैट अंत-ढीले क्लिप-बढ़ते-क्षैतिज शिफ्ट चक्र। दक्षता गणनाः फ्लैट सिर की गति 6-18 टुकड़े/घंटा है।

खरीदे गए भागों का ब्रांड:

5.1 फीड सर्वो मोटर 5.5kw सर्वो मोटर

5.2 स्पिंडल मोटर 30kw 6 ग्रेड, Y3 कुशल ऊर्जा-बचत मोटर

5.3 रिड्यूकः हेंगचेन रिड्यूसर, फेली रिड्यूसर, फेली रिड्यूसर, बैंग फेली रिड्यूसर, बैंग फेली रिड्यूसर

5.4 आवृत्ति कनवर्टर: स्पिंडल मोटर गति नियंत्रण, वेइकुहुआंग आवृत्ति कनवर्टर

5.5 बीयरिंग: शाफ्ट, k2, फाग/ना, एनस्क

5.6 हाइड्रोलिक प्रणाली, यूसी ब्रांड, बॉश रेक्सरोथ, डैनफॉस और कावासाकी भारी उद्योग, क्रमशः दो स्वतंत्र हाइड्रोलिक स्टेशन के साथ क्लैंप किया।

5.7 नियंत्रण प्रणाली, xji पीएलसी और बइक टच स्क्रीन, नेटवर्क केबल संचार नियंत्रण।

5.8 इलेक्ट्रॉनिक नियंत्रण घटक, स्नाइडर ब्रांड, एबीबी, सीमेंस
