ऑटोसेमलेस ट्रिपल-ड्रा पाइप मशीन

काले और गैर-लौह निर्बाध पाइप मशीनरी और उपकरण निर्माण, मुख्य उत्पाद हैंः कोल्ड रोलिंग पाइप मशीन, पंचर, सीधे और पाइप उत्पादन सहायक उत्पाद। Ld15x2, LG-30-H, LG-30-HL(L निरंतर रोलिंग का प्रतिनिधित्व करता है), ld30, ld45, LG-50-H, LG-50-HL, LGK60-H, LG-60-H (i), LG-60-H (ii), LG-60-H (iii), LG60Y-H, Ld80, LG-90-H, LG-90-HL, LG-120-H, ld120, ld170, 45-90 पंचर समूह और अन्य उत्पादों को विभिन्न विशिष्टताओं, आकारों, सामग्री का उत्पादन करने के लिए अनुकूलित किया जा सकता है। ग्राहक की जरूरतों के अनुसार

स्वचालित बहु-लाइन कोल्ड ड्राइंग मशीन संरचना और विशेषताएंः

कोल्ड डायल मशीन में मुख्य रूप से फीडिंग बेंच, ट्रफ पुश डिवाइस, कोर रॉड उठाने वाले उपकरण, कोर रॉड लिफ्टिंग प्लेटफॉर्म फ्रेम, मंडल फ्रंट और रियर समायोजन डिवाइस, पुल डाई सीट, बेड बॉडी पार्ट, ट्रोली, मुख्य ट्रांसमिशन उपकरण, निर्वहन संप्रेषण श्रृंखला उपकरण, स्वचालित तैयार उत्पाद संग्रह रैक, आदि।

जब ड्राइंग प्लेटफॉर्म पर पता लगाने वाला उपकरण ट्यूब रिक्त स्थान का पता नहीं लगाता है, तो लिफ्टिंग सामग्री को बनाए रखने वाले उपकरण को अवरुद्ध करने के लिए ट्यूब रिक्त को रोल करने के लिए बढ़ जाता है। जब पता लगाने वाला उपकरण ट्यूब खाली हो जाता है, तो उठाने वाली सामग्री फ्रेम स्वचालित रूप से गिरता है, प्राप्त करने वाला ट्रफ ऊपरी बैफल बढ़ता है, और रैक और सेट-टॉप डिवाइस डिवाइस स्वचालित रूप से ट्यूब खाली प्राप्त करने वाले रैक में वितरित करते हैं।

प्राप्त करने वाले ट्रफ में एक निश्चित झुकाव होता है, और प्राप्त करने वाला ट्रफ एक रोलर से सुसज्जित होता है, जो सिलेंडर के माध्यम से उठता है, इसे ब्लॉक करने के लिए बैफल पर रोल करें। इस समय, दबाने वाला सिलेंडर बाहर निकलता है और ट्यूब खाली की पूंछ को दबाता है, इस समय, कोर रॉड उठाने मंच फ्रेम रॉड के केंद्र की स्थिति में बढ़ जाती है। कोर रॉड सीट पर पहला स्ट्रोक सिलेंडर बाहर निकलता है और मंडल को ट्यूब खाली के आंतरिक छेद में स्थानांतरित करता है, और ट्यूब रिक्त को जल्दी से प्राप्त करने वाली बेंच पर सामग्री ले जाने के लिए ट्रोली द्वारा कोर रॉड पर डाल दिया जाता है, कोर रॉड उठाने के बाद, यह ड्राइंग सेंटर लाइन पर चला जाता है। इस समय, पहला स्ट्रोक सिलेंडर स्वचालित रूप से तीन सिलेंडर, कोर रॉड, मंडल और ट्यूब खाली पुल सिर को एक साथ खींचती है, इस समय, पहली नजर में, नियंत्रण सिग्नल, ड्राइंग ट्रोली, जो ड्राइंग मरने के समय इंतजार कर रहा है, ट्यूब खाली सिर को क्लैंप करने के लिए रिंच जबड़े सिलेंडर को धक्का देता है, और मुख्य मोटर स्प्रॉकेट चेन में रिंच जबड़े को चलाने के लिए शुरू करता है, बाहर निकलने के लिए, और एक ही समय में, दूसरे स्ट्रोक सिलेंडर को भी बाहर धकेल दिया जाता है और बाहर निकालना शुरू कर दिया जाता है। इस समय, बिस्तर शरीर उठाने वाले उपकरण के ऊपरी सिलेंडर को बाहर धकेल दिया जाता है, और कनेक्ट करने के लिए सामग्री डिवाइस को ऊपरी किनारे पर धकेल दिया जाता है। ड्राइंग पूरा होने के बाद, स्टील पाइप सामग्री डिवाइस को कनेक्ट करने के लिए उठाने पर गिरता है। ऊपर और नीचे, इस समय, निर्वहन संप्रेषण श्रृंखला उपकरण पर कार्रवाई करते हैं, जब यह श्रृंखलाओं को व्यक्त करने के लिए गिरता है,

गुणवत्ता नियंत्रण स्वचालित गिरने संग्रह रैक पर रोल करेगा, और कुल रैक तैयार पाइप का परीक्षण करते समय, पता लगाने के लिए सिलेंडर को नियंत्रित करने के लिए सिलेंडर को नियंत्रित करने के लिए बटन का उपयोग करें, और एक ही समय में, ट्रॉली को खींचें और जल्दी से अगले स्वचालित तर्क काम की प्रतीक्षा करने के लिए ड्राइंग मृत सीट पर वापस लौट आएं।

विशेषताएं:

1. यह उपकरण कार्बन स्टील पाइप, असर स्टील, कम मिश्र धातु स्टील, स्टेनलेस स्टील, कॉपर मोलिब्डेनम और विभिन्न गैर-लौह धातुओं को आकर्षित कर सकते हैं।

2. पूरी मशीन वर्तमान रोलिंग प्रक्रिया के नवीनतम और सरल डिजाइन को अपनाती है, जो संचालित करने में आसान है, रखरखाव को कम करता है और बनाए रखने के लिए सुविधाजनक है।

3. कोल्ड ड्राइंग मशीन बेड बॉडी डबल-चेन सी-फ्रेम संरचना को अपनाता है, और चेन सेंटर ड्राइंग सेंटर के अनुरूप है।

4. पुल डाई बेस का गोलाकार डिजाइन इसे सीधा करना आसान बनाता है।

5. ड्राइंग ट्रॉली को रिंच जबड़े के साथ बदलना सुविधाजनक है।

6. मुख्य ड्राइव डीसी मोटर को गोद लेता है, जो ऊर्जा-बचत और स्थिर है।

7. पूरी मशीन पीएलसी स्वचालित नियंत्रण को गोद लेती है, और पूरी लाइन में विभिन्न मापदंडों, विभिन्न सुरक्षा इंटरलॉकिंग और अलार्म फ़ंक्शन का प्रदर्शन है।

प्रत्येक पास आदर्श कटौती दर और पाइप दीवार विचलन सुधार को प्राप्त करता है।

9. आंतरिक और बाहरी व्यास और दीवार की मोटाई अत्यधिक उच्च आवश्यक सहिष्णुता आवश्यकताओं और कठोरता प्राप्त कर सकती है।

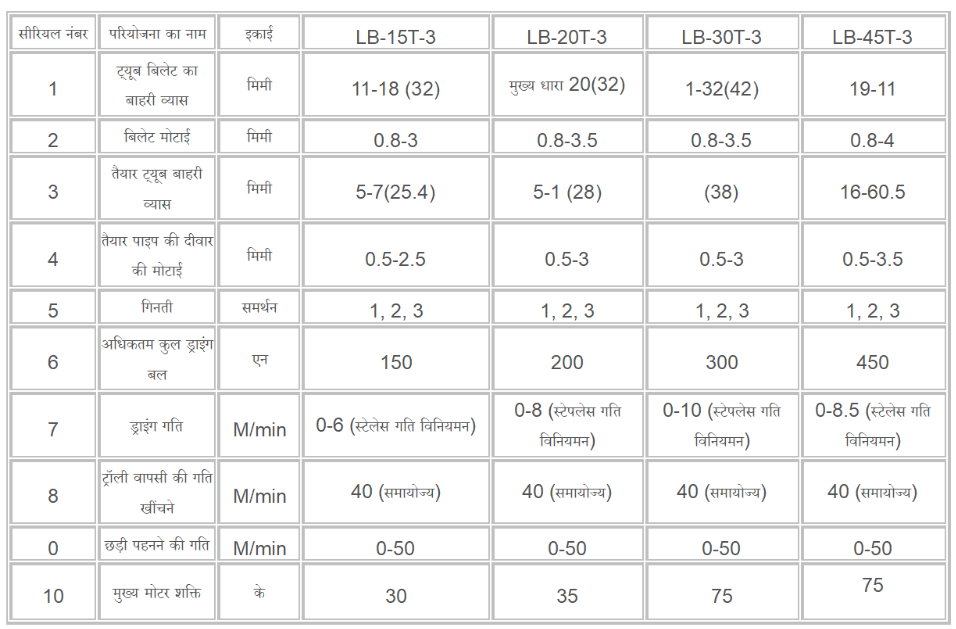

स्वचालित एकल श्रृंखला तीन लाइन कोल्ड ड्राइंग मशीन तकनीकी पैरामीटर:
