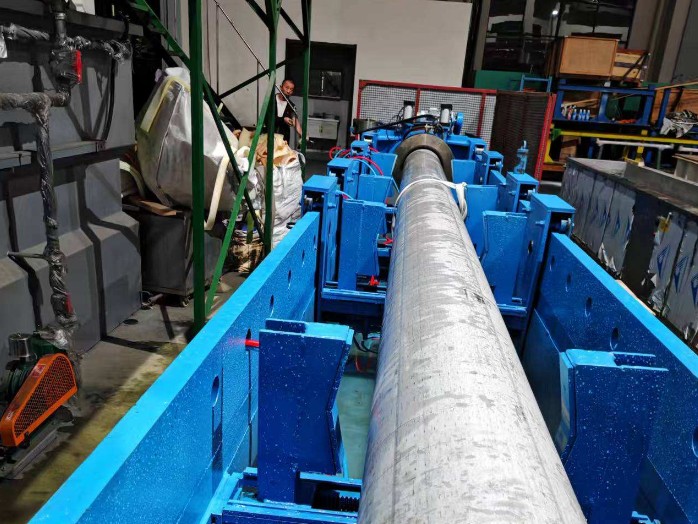

घर2400 मिमी तक बड़े व्यास वाले स्टील पाइपों के लिए हाइड्रो टेस्टिंग मशीन
31 July 2026
2400 मिमी तक के बड़े व्यास वाले स्टील पाइप का परीक्षण सामान्य पाइप परीक्षण उपकरण की तुलना में अधिक तकनीकी आवश्यकताएं रखता है। बड़े पाइप में पानी की मात्रा अधिक होती है और परीक्षण के दौरान सीलिंग, दबाव नियंत्रण तथा मशीन की संरचनात्मक क्षमता पर अधिक भार पड़ता है।
ऐसे पाइपों के लिए उपयुक्त स्टील पाइप हाइड्रो टेस्टिंग मशीन का उपयोग उत्पादन के बाद पाइप की दबाव-प्रतिरोध क्षमता और रिसाव-रोधक प्रदर्शन की जांच करने के लिए किया जाता है।
बड़े व्यास वाले स्टील पाइपों के लिए विशेष हाइड्रो टेस्टिंग मशीन क्यों आवश्यक है?
पाइप का व्यास बढ़ने के साथ उसकी आंतरिक मात्रा और परीक्षण के दौरान उत्पन्न हाइड्रोलिक भार भी बढ़ता है। वेल्डिंग जोड़, पाइप की दीवार की समानता और सामग्री में मौजूद छोटे दोष दबाव पड़ने पर रिसाव या संरचनात्मक समस्या पैदा कर सकते हैं।
हाइड्रोस्टैटिक परीक्षण पूरे पाइप को निर्धारित आंतरिक दबाव के अधीन रखता है। इससे पाइप की वास्तविक स्थिति का मूल्यांकन installation से पहले किया जा सकता है।
बड़े व्यास वाले पाइपों के लिए परीक्षण मशीन में विशेष रूप से निम्न क्षमताएं महत्वपूर्ण हैं:
- बड़े बाहरी व्यास के पाइप को संभालने की क्षमता
- उच्च भार सहने वाली मशीन संरचना
- विश्वसनीय एंड सीलिंग प्रणाली
- नियंत्रित दबाव बढ़ाने की व्यवस्था
- सटीक दबाव मापन
- निर्धारित समय तक दबाव बनाए रखने की क्षमता
- परीक्षण डेटा रिकॉर्ड करने की सुविधा
2400 मिमी तक के पाइपों के लिए मुख्य तकनीकी पैरामीटर
बड़े व्यास वाले पाइपों के लिए मशीन चुनते समय केवल अधिकतम परीक्षण दबाव देखना पर्याप्त नहीं है। पाइप के आकार और उत्पादन आवश्यकताओं के अनुसार पूरी मशीन configuration निर्धारित करनी चाहिए।
|
तकनीकी पैरामीटर |
सामान्य आवश्यकता |
|
पाइप बाहरी व्यास |
2400 मिमी तक |
|
परीक्षण पाइप की लंबाई |
लगभग 6–20 मीटर, आवश्यकता के अनुसार |
|
परीक्षण माध्यम |
पानी |
|
परीक्षण दबाव |
पाइप specification के अनुसार |
|
दबाव बनाए रखने का समय |
आवश्यकता के अनुसार समायोज्य |
|
सीलिंग प्रणाली |
एंड-फेस या रेडियल सीलिंग |
|
नियंत्रण प्रणाली |
PLC या डिजिटल नियंत्रण |
|
दबाव निगरानी |
वास्तविक समय में |
|
डेटा रिकॉर्डिंग |
दबाव और परीक्षण अवधि |
|
सुरक्षा प्रणाली |
दबाव राहत और इंटरलॉक |
वास्तविक परीक्षण दबाव और holding time पाइप के wall thickness, material grade, design pressure और लागू standard के आधार पर निर्धारित किए जाने चाहिए। सभी बड़े व्यास वाले पाइपों के लिए एक ही test pressure लागू नहीं किया जा सकता।
बड़े व्यास वाले पाइप का हाइड्रोस्टैटिक परीक्षण कैसे किया जाता है?
1. पाइप की प्रारंभिक जांच
परीक्षण से पहले पाइप की आंतरिक और बाहरी सतह साफ की जाती है। वेल्डिंग जोड़ को दृश्य निरीक्षण किया जाता है और आवश्यकता होने पर NDT किया जाता है।
विशेष रूप से SSAW और LSAW जैसे welded pipes में weld seam की स्थिति की जांच महत्वपूर्ण है।
2. सीलिंग और पानी भरना
पाइप को testing station पर सही स्थिति में रखा जाता है और दोनों सिरों को उपयुक्त sealing heads से बंद किया जाता है।
इसके बाद पाइप को पूरी तरह पानी से भरा जाता है। अंदर फंसी हुई हवा को बाहर निकालना आवश्यक है, क्योंकि air pockets परीक्षण के दौरान pressure reading को प्रभावित कर सकते हैं।
3. निर्धारित दबाव तक दबाव बढ़ाना
हाइड्रोलिक प्रणाली पाइप के अंदर का दबाव धीरे-धीरे निर्धारित test pressure तक बढ़ाती है।
दबाव अचानक बढ़ाने से पाइप और testing equipment पर अनावश्यक hydraulic shock पड़ सकता है। इसलिए pressure rise को नियंत्रित करना आवश्यक है।
4. दबाव बनाए रखना
निर्धारित test pressure प्राप्त होने के बाद उसे specified holding time तक बनाए रखा जाता है।
इस दौरान निम्न स्थितियों की निगरानी की जाती है:
- पानी का रिसाव
- दबाव में असामान्य कमी
- पाइप की बाहरी सतह पर असामान्यता
- वेल्डिंग जोड़ में रिसाव
- दिखाई देने वाला विक्षेपण
5. दबाव और परीक्षण डेटा रिकॉर्ड करना

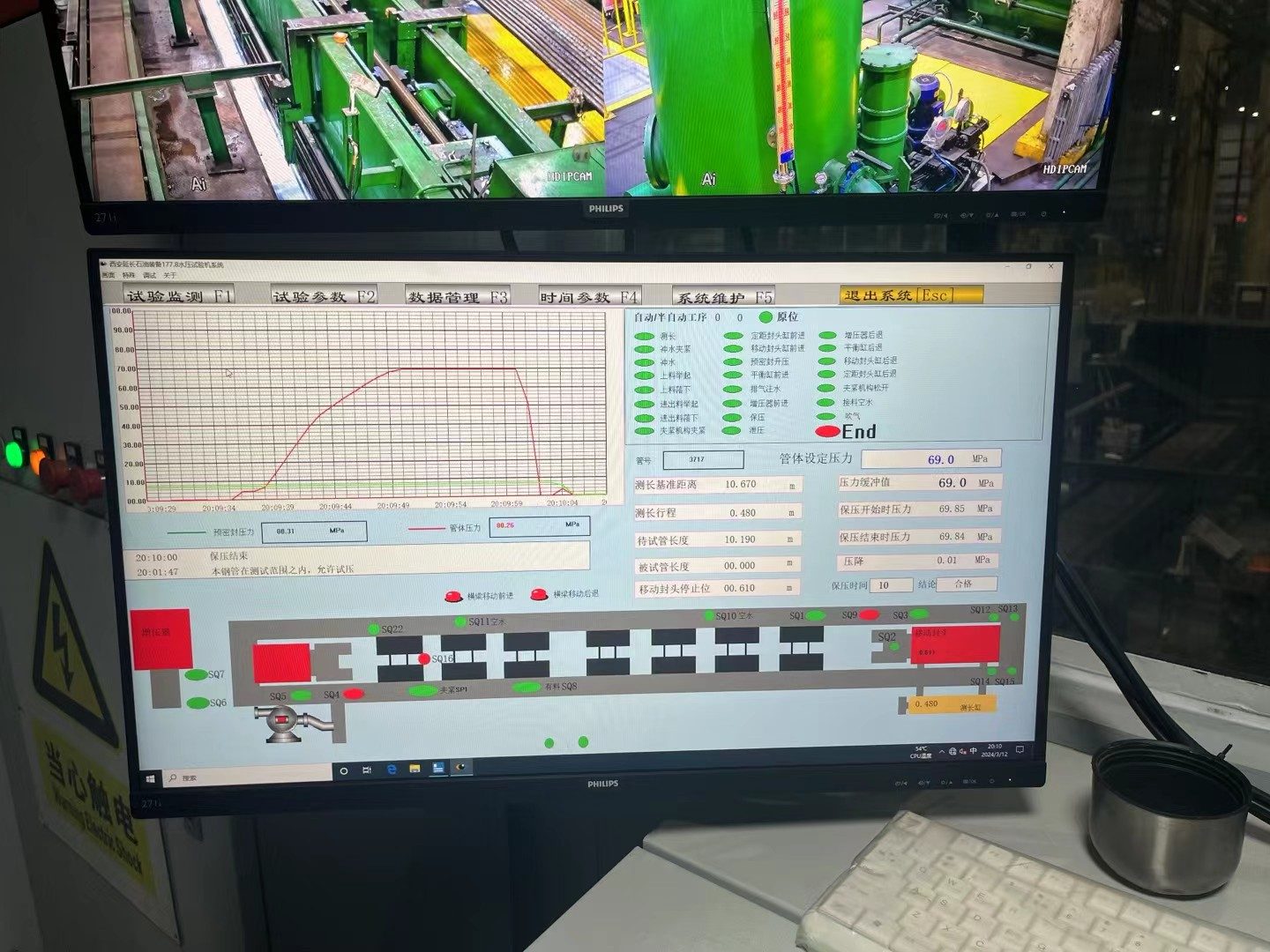

Calibrated pressure instruments से परीक्षण दबाव की निगरानी की जाती है। PLC या digital control system pressure curve और holding time जैसे data को रिकॉर्ड कर सकता है।
यह रिकॉर्ड batch traceability और customer quality documentation के लिए उपयोगी होता है।
6. दबाव कम करना और पानी निकालना
परीक्षण पूरा होने के बाद दबाव को नियंत्रित तरीके से कम किया जाता है। इसके बाद पानी निकाला जाता है और पाइप को storage या delivery के लिए तैयार किया जाता है।
बड़े व्यास वाले पाइपों के लिए सीलिंग प्रणाली
2400 मिमी तक के पाइपों में sealing system का mechanical design विशेष महत्व रखता है।
परीक्षण के दौरान दोनों pipe ends पर काफी hydraulic load उत्पन्न होता है। इसलिए sealing head और supporting structure को निर्धारित pipe diameter तथा test pressure के अनुसार डिजाइन करना आवश्यक है।
सही sealing system में:
- पर्याप्त sealing force
- pressure के दौरान स्थिरता
- कम leakage
- विभिन्न pipe sizes के लिए उपयुक्त adjustment
- seal replacement की सुविधा
होनी चाहिए।
बड़े व्यास वाले स्टील पाइप हाइड्रो टेस्टिंग के प्रमुख उपयोग
2400 मिमी तक के बड़े व्यास वाले पाइप सामान्यतः निम्न क्षेत्रों में उपयोग किए जाते हैं:
जल आपूर्ति और सीवेज पाइपलाइन
बड़े व्यास की पाइपें नगर जल आपूर्ति और wastewater systems में बड़ी मात्रा में fluid transport करती हैं। इसलिए installation से पहले pressure और leakage testing आवश्यक होती है।
तेल और गैस पाइपलाइन
Oil और gas transmission pipelines में welded joints तथा pipe body की integrity महत्वपूर्ण होती है। हाइड्रोस्टैटिक परीक्षण संभावित leakage और pressure-related defects की पहचान करने में सहायता करता है।
औद्योगिक द्रव परिवहन
Chemical plants, power plants और अन्य industrial facilities में बड़े पाइपों का उपयोग process water, chemicals और अन्य fluids के परिवहन के लिए किया जाता है।
बुनियादी ढांचा परियोजनाएं
Tunnel systems, water diversion projects, power plants और बड़े fluid transportation systems में large-diameter steel pipes का उपयोग किया जा सकता है। ऐसे projects में test records और quality documentation भी आवश्यक हो सकते हैं।
बड़े व्यास वाले पाइपों के लिए मशीन चुनते समय क्या जांचें?
Equipment order करने से पहले निम्न technical information स्पष्ट करना चाहिए:
- पाइप का minimum और maximum बाहरी व्यास।
- अधिकतम पाइप लंबाई।
- Wall thickness range।
- Required test pressure।
- Pressure holding time।
- Pipe end sealing method।
- प्रति दिन परीक्षण किए जाने वाले पाइपों की संख्या।
- Single-station या multi-station testing की आवश्यकता।
- PLC और data recording की आवश्यकता।
- लागू API, ASTM, ISO या customer specification।
इन parameters के आधार पर pump capacity, sealing structure, machine frame, control system और testing stations को निर्धारित किया जा सकता है।
2400 मिमी तक के बड़े व्यास वाले स्टील पाइपों की हाइड्रोस्टैटिक जांच के लिए मशीन की pipe capacity, sealing system, pressure control, structural strength और testing efficiency को एक साथ देखना आवश्यक है।
सही configuration वाली स्टील पाइप हाइड्रो टेस्टिंग मशीन निर्माता को installation से पहले पाइप की दबाव-प्रतिरोध क्षमता और रिसाव-रोधक प्रदर्शन की जांच करने तथा प्रत्येक परीक्षण का रिकॉर्ड रखने में सहायता करती है।
Marley Machinery में हम पाइप के व्यास, लंबाई, wall thickness, test pressure और production capacity के आधार पर बड़े व्यास वाले स्टील पाइप हाइड्रो टेस्टिंग सिस्टम की configuration तैयार करते हैं।
