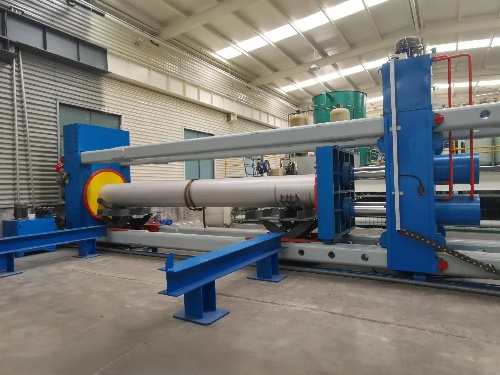

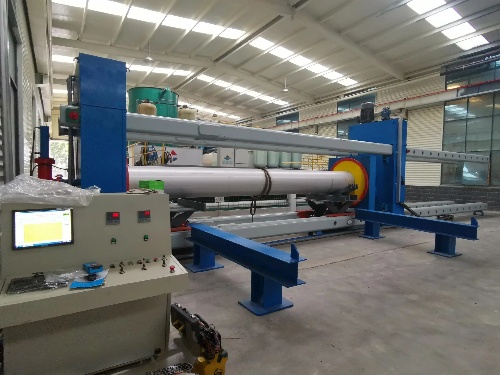

हाइड्रो परीक्षक अनुप्रयोग और संरचना

2.1 हाइड्रो परीक्षणः स्टील पाइप के संयुक्त हाइड्रोस्टेटिक परीक्षण के लिए उपयोग किया जाता है।

2.2 हाइड्रो टेस्टर्स प्रकारः सिंगल-स्टेशन फोर-बीम के साथ सिंगल-स्टेशन 4-बीम प्रकार।

2.3 हाइड्रो टेस्टर मुख्य घटक: तन्यता बीम, चल टेस्ट हेड असेंबली, लिफ्ट रोलर, टेस्ट हेड, फिक्स्ड टेस्ट हेड असेंबली, हाइड्रोलिक पुशर असेंबली, कम दबाव वाले पानी सिस्टम, बूस्टर सिस्टम, बड़े और छोटे हाइड्रोलिक स्टेशन, और पीएलसी इलेक्ट्रॉनिक नियंत्रण प्रणाली।

मुख्य प्रदर्शन पैरामीटर हैंः एक उदाहरण स्टील पाइप हाइड्रोस्टेटिक परीक्षण मशीन के पैरामीटर हैं।

3500 टन/% 1460 प्रकार

स्टील पाइप व्यास (आंतरिक व्यास) सीमाः 159 से 1422 मिमी (संबंधित दीवार मोटाई सीमाः 5 से 20 मिमी (संबंधित व्यास सीमा: ऊपर के समान)

स्टील पाइप लंबाई सीमाः 6 से 12 मीटर

स्टील पाइप सामग्रीः कार्बन स्टील और स्टेनलेस स्टील; s235/s355/20 #/q345b/304/316L, आदि।

(विशेष आदेश: सर्पिल वेल्डेड पाइप/निर्बाध पाइप/स्टेनलेस स्टील के निर्बाध पाइप/स्टेनलेस स्टील वेल्डिंग पाइप)

मुख्य सिलेंडर जोर: 3500 टन (ट्रिपल सिलेंडर प्रकार)

सीलिंग विधि: अंत सील

सीलिंग प्लेट सामग्री: रबर

रहने का समयः 4-6 सेकंड

स्टील पाइप सामग्रीः 20 #/q345b/304/316L, आदि।समग्र और परीक्षण दबाव की गणना मानक सूत्र का उपयोग करके की जाती हैः p = 2sr/d ।उदाहरण के लिए, 400 स्टील पाइप के समग्र उत्पादन में, दबाव p = 2sr/d स्टील पाइप दीवार मोटाई s = 10 मिमी, नो का स्वीकार्य तनाव r 20 स्टील पाइप 137 mpa (कमरे के तापमान पर) है, और स्टील पाइप का बाहरी व्यास 400 मिमी है।अतः p = 2sr/d = 2 × 10 × 137 400 = 6.85 mpa

सर्पिल वेल्डेड पाइप/स्लॉटेड स्टील पाइप के विशेष आदेशों के लिए, समग्र दबाव और परीक्षण दबाव गणना सूत्र को आदेश के समय अलग से निर्दिष्ट किया जाना चाहिए।

दबाव बढ़ाने की विधिः उच्च दबाव पंप

परीक्षण माध्यम: संक्षारण अवरोधक के साथ पायस या नल का पानी

बिजली की आपूर्ति अनुकूलित

नियंत्रण बिजली की आपूर्ति अनुकूलित

Iv.हाइड्रोस्टेटिक दबाव परीक्षक के मुख्य घटकों का परिचय:

4.1हाइड्रोस्टेटिक दबाव टेस्टर तन्यता बीम:

500 × 300 × 20 × 15000 मिमी मापने वाले चार आयताकार बीम को 6000 से 12500 मिमी तक अलग-अलग पाइप लंबाई के लिए एक चल परीक्षण सिर से जोड़ा जा सकता है।4.2 हाइड्रोस्टेटिक परीक्षण मशीन मोबाइल परीक्षण हेड असेंबली:

इसमें मोबाइल का अंत, यात्रा ड्राइव और अन्य घटक शामिल हैं।

यात्रा भाग दोहरी हाइड्रोलिक सिलेंडर द्वारा संचालित होता है।

निश्चित अंत एक एयर रिलीज वाल्व से लैस है, जो हाइड्रोलिक सिलेंडर द्वारा खोला और बंद किया जाता है।

4.3 हाइड्रो परीक्षक रोलर

उठाने वाले रोलर एक हाइड्रोलिक सिलेंडर द्वारा संचालित होता है और दोहरी गाइड रॉड द्वारा निर्देशित होता है।

4.4 हाइड्रो टेस्टर्स फिक्स्ड टेस्ट हेड असेंबली

उच्च और कम दबाव वाले वायु सेवन और निकास राहत वाल्व, एक हाइड्रोलिक सिलेंडर-संचालित dn100 नियंत्रणीय वाल्व और एक दबाव ट्रांसमीटर शामिल हैं।

4.5 हाइड्रो कम दबाव वाले जल प्रणाली

इसमें एक सबमर्सिबल पंप, एक कम दबाव वाला पानी वाल्व और एक पाइपिंग सिस्टम शामिल है।जब स्टील पाइप पानी से भर जाता है, तो कम दबाव वाले पानी सील वाल्व बंद हो जाता है।

कम दबाव वाले ड्रेन वाल्व हाइड्रोलिक सिलेंडर द्वारा खोला और बंद किया जाता है।

4.6हाइड्रोस्टेटिक परीक्षण मशीन उच्च दबाव पानी प्रणाली

इसमें एक उच्च दबाव वाला प्लजर पंप, एक चेक वाल्व असेंबली, एक दबाव ट्रांसमीटर और उच्च दबाव पाइपिंग शामिल है।

निकास वाल्व के माध्यम से पाइप में हवा समाप्त होने के बाद, एक उच्च दबाव वाला प्लजर पंप पानी के दबाव को बढ़ाने के लिए पाइप में लगातार पानी पंप करता है।

जब पाइप का दबाव आवश्यक स्तर तक पहुंच जाता है, तो दबाव बंद हो जाता है और पाइप दबाव ट्रांसमीटर, स्मार्टवॉच और कंप्यूटर द्वारा नियंत्रित किया जाता है।

4.7 हाइड्रो टेस्टर्स हाइड्रोलिक सिस्टम विवरण:

4.7.1 हाइड्रो टेस्टर्स सिस्टम अवलोकन:

हाइड्रो टेस्टर्स की मुख्य सिलेंडर हाइड्रोलिक प्रणाली एक अलग हाइड्रोलिक स्टेशन से सुसज्जित है।

सहायक सिलेंडर हाइड्रोलिक पंप स्टेशनों का एक सेट और नौ हाइड्रोलिक वाल्व (सिलेंडर पुश, सिलेंडर पुश, मोबाइल टर्मिनल रैपिड मूवमेंट, बाएं उठाने वाले रोलर, दाएं उठाने वाले रोलर, पाइप लेटरल मूवमेंट, पाइप को अवरुद्ध करना, उच्च प्रवाह कम दबाव हाइड्रोलिक नियंत्रण वाल्व, और एकल विद्युत दबाव राहत और निकास) ।

सभी हाइड्रोलिक घटक ब्रांड-नाम हैं, और कुंजी चेक वाल्व का आंतरिक वाल्व कोर स्टेनलेस स्टील से बना है।यह तकनीक रूटिंग की समस्या को हल करती है जब चेक वाल्व का उपयोग माध्यम के रूप में पानी के साथ किया जाता है।यह एक घरेलू और अंतर्राष्ट्रीय है, और एक पेटेंट के लिए आवेदन किया गया है।

4.7.2 हाइड्रो टेस्टर्स ऑपरेशन:

पहले संयुक्त दबाव परीक्षण के लिए, तेल पंप मोटर शुरू करें और प्रत्येक घटक द्वारा आवश्यक दबाव के अनुसार दबाव को कम से उच्च तक समायोजित करें।फिर, प्रत्येक सिलेंडर को बिना लोड के एक-एक करके संचालित करें।ऑपरेशन सही होने के बाद ही सामग्री को खिलाने का काम किया जा सकता है।यदि ऑपरेशन के दौरान दबाव अपर्याप्त है, तो इसे धीरे-धीरे बढ़ाया जा सकता है, लेकिन यह सिस्टम के अधिकतम दबाव से अधिक नहीं होना चाहिए।इसके बाद, तेल पंप मोटर शुरू की जानी चाहिए।प्रत्येक संयुक्त दबाव परीक्षण और दबाव परीक्षण केवल हाइड्रोलिक प्रणाली के सामान्य होने के बाद ही किया जा सकता है।
