पाइप हाइड्रो टेस्टिंग मशीन

पाइप हाइड्रो टेस्टिंग मशीन

पाइप हाइड्रोस्टेटिक परीक्षण मशीन एक मशीन है जो स्टील पाइप पर हाइड्रोस्टेटिक दबाव परीक्षण करने के लिए तेल-पानी संतुलन नियंत्रण का उपयोग करती है।इसमें मुख्य रूप से निम्नलिखित भाग होते हैंः एक स्टील पाइप कन्वेयर, एक जल प्रणाली, एक तेल प्रणाली, और एक नियंत्रण प्रणाली।

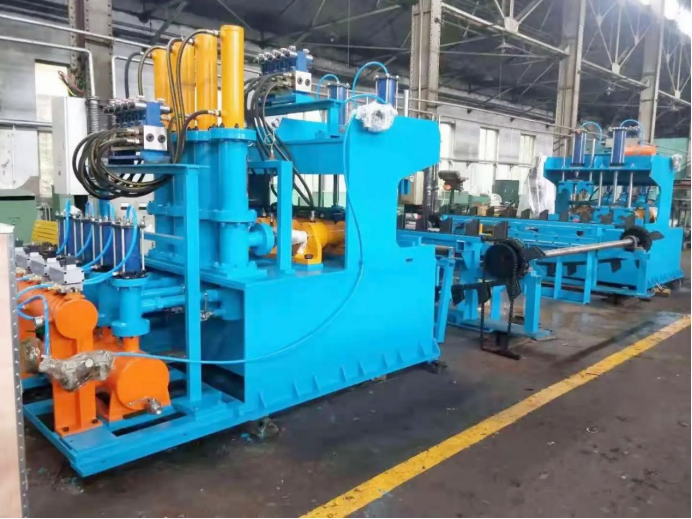

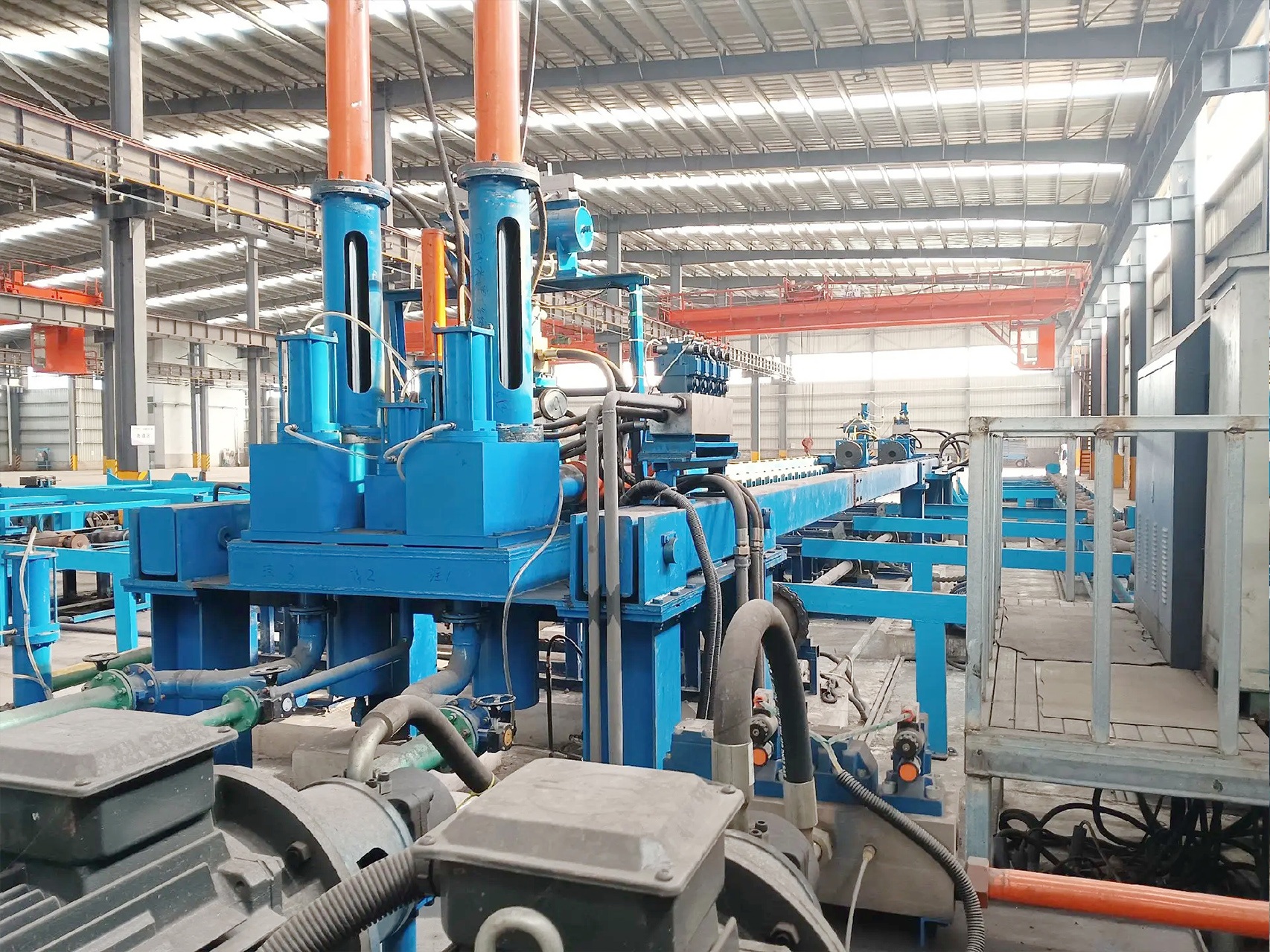

मार्ले पाइप हाइड्रो परीक्षण मशीन

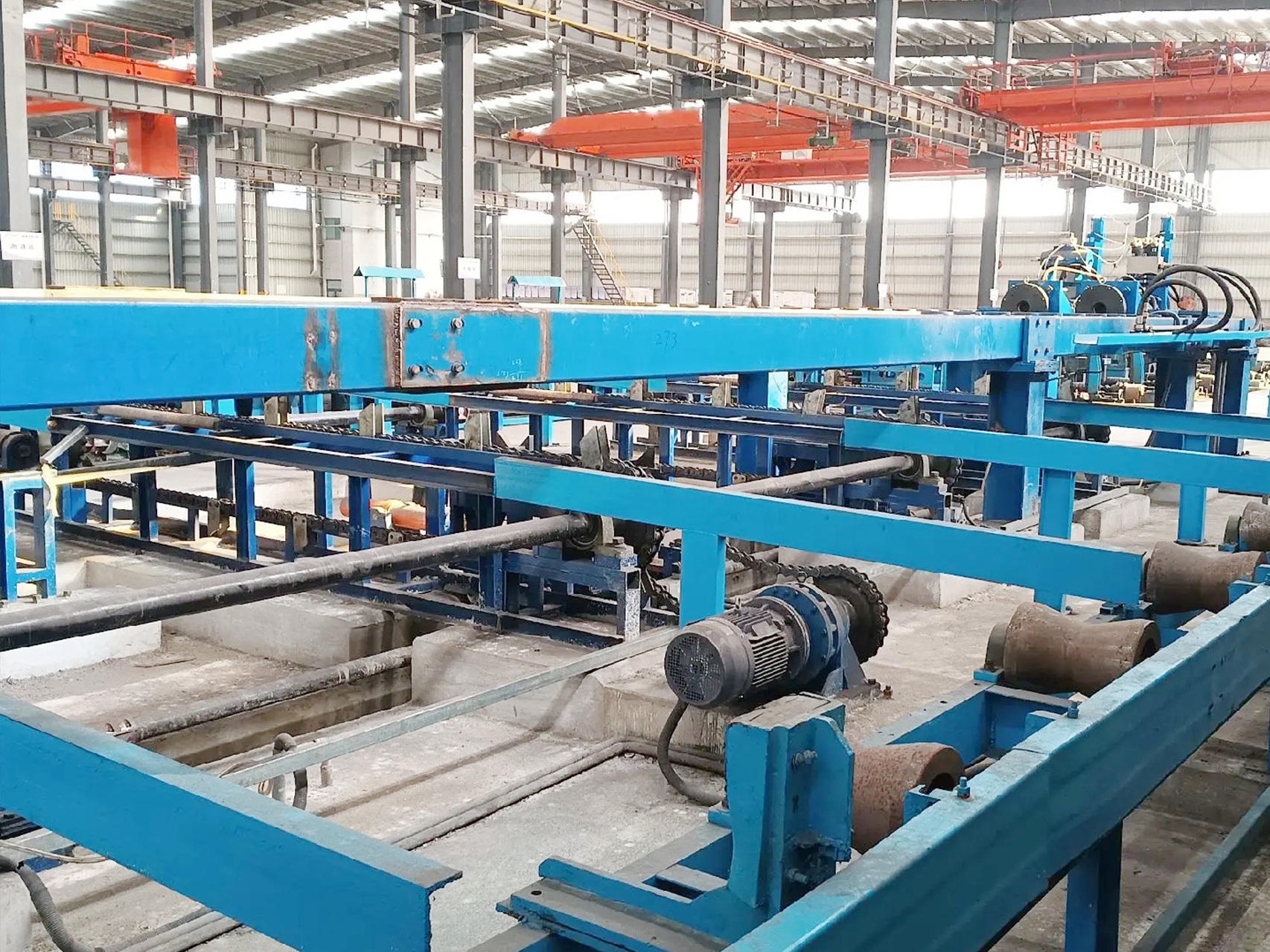

स्टील पाइप के अंदर और बाहर संचरण के लिए स्टील पाइप के अंदर और बाहर संचरण के लिए जिम्मेदार है।स्टील पाइप के हाइड्रोस्टेटिक दबाव परीक्षण के दौरान दबाव डालने के लिए पानी की प्रणाली स्टील पाइप में पानी भरने के लिए जिम्मेदार है।स्टील पाइप के हाइड्रोस्टेटिक दबाव परीक्षण के दौरान पाइप के अंत में तेल-पानी के दबाव संतुलन प्राप्त करने के लिए सिर को नियंत्रित करने के लिए जिम्मेदार है।नियंत्रण प्रणाली पूरे उपकरण के स्वचालित संचालन नियंत्रण, परीक्षण डेटा के स्वचालित भंडारण और ऐतिहासिक डेटा के प्रबंधन के लिए जिम्मेदार है।

पाइप हाइड्रोलिक परीक्षण मशीन का नियंत्रण प्रणाली एक सरल dcs नियंत्रण प्रणाली है, जिसमें तीन भाग होते हैंः हार्डवेयर सिस्टम, सॉफ्टवेयर सिस्टम और मानव.

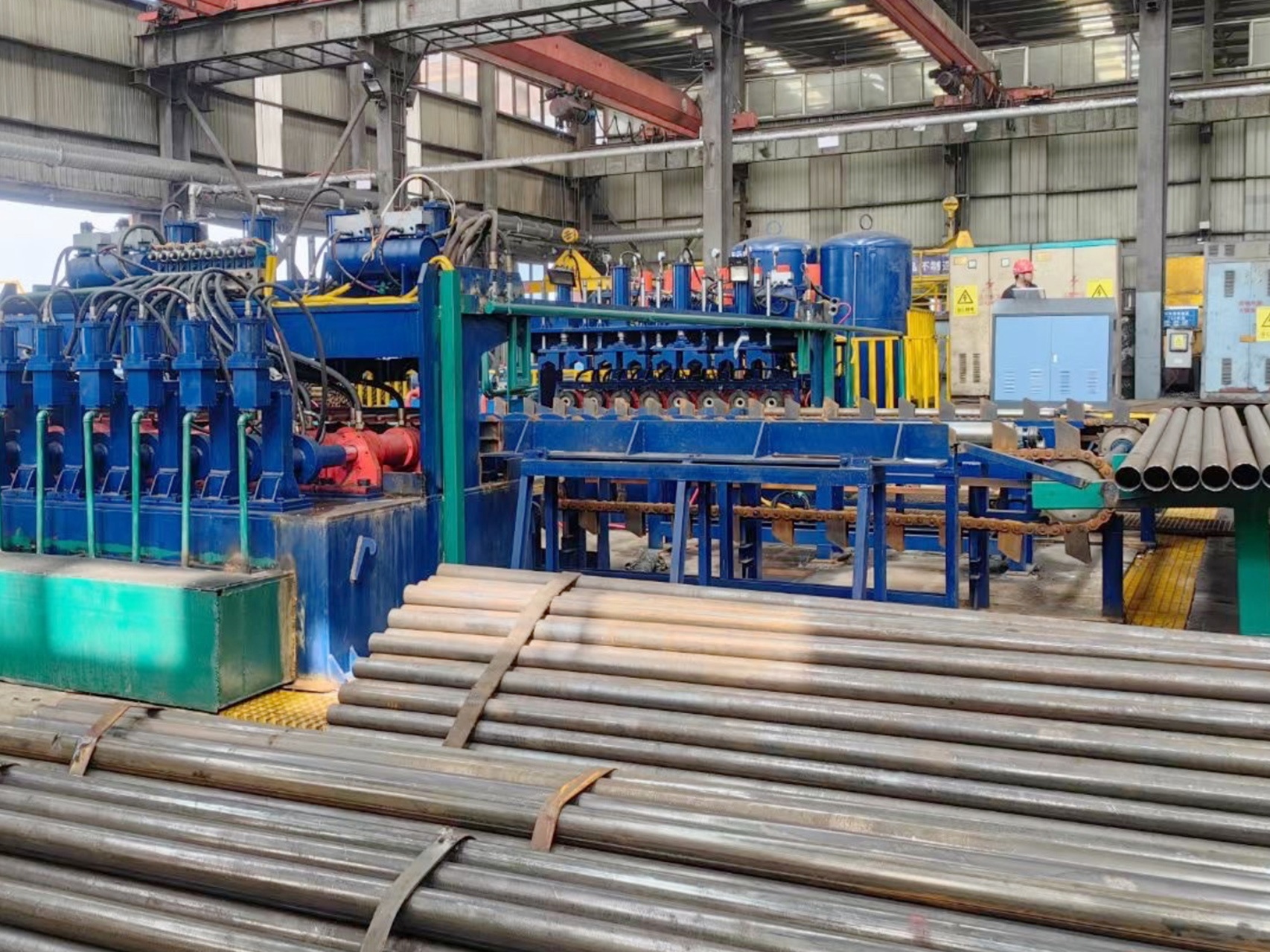

पाइप हाइड्रोलिक परीक्षण मशीन प्रणाली संरचना

मार्ले पाइप हाइड्रोस्टेटिक परीक्षण मशीन में मुख्य रूप से एक मेजबान कंप्यूटर, एक गुलाम कंप्यूटर, एक मानव-मशीन इंटरफ़ेस (एचमी), फील्ड सेंसर और निष्पादन योग्य घटक होते हैं।

मेजबान कंप्यूटर में एक इंजीनियर स्टेशन और एक ऑपरेटर स्टेशन शामिल है, जो एक सामान्य कंप्यूटर साझा करता है।होस्ट कंप्यूटर एक डेटा सर्वर के रूप में भी कार्य करता है, परीक्षण डेटा संग्रहीत करता है।

दास कंप्यूटर, एक सीमेंस S7-200 पीएलसी, सिग्नल प्रोसेसिंग के लिए फील्ड सेंसर द्वारा पहचाने गए संकेतों को प्रसारित करता है।यह क्षेत्र निष्पादन योग्य घटकों के कार्यों को नियंत्रित करने के लिए मेजबान कंप्यूटर के नियंत्रण आदेशों को निष्पादन निर्देशों में भी अनुवाद करता है, जिससे स्वचालित समन्वित प्रणाली संचालन प्राप्त करता है और स्टील पाइप के हाइड्रोस्टेटिक परीक्षण को पूरा करता है।

Hmi में एक कीबोर्ड, माउस और नियंत्रण पैनल शामिल है।कीबोर्ड और माउस का उपयोग करके, कंप्यूटर की ऑपरेशन स्क्रीन पैरामीटर ट्रांसफर, वास्तविक समय निगरानी और डेटा रिपोर्ट प्रिंटिंग की अनुमति देता है।नियंत्रण पैनल परिधीय सहायक उपकरण के संचालन को नियंत्रित करता है, जिसमें पाइप परिवहन, तेल और पानी के पंप शुरू करना और रोकना, और पाइप एंड कैप शामिल हैं।

फील्ड सेंसर में पानी और तेल दबाव सेंसर शामिल हैं, जो वास्तविक समय में पानी और तेल प्रणालियों के दबाव की निगरानी करते हैं, उन्हें विद्युत संकेतों में परिवर्तित करते हैं और आगे के प्रसंस्करण के लिए उन्हें पीएलसी में स्थानांतरित करते हैं।निष्पादन योग्य घटकों में इलेक्ट्रो-हाइड्रोलिक आनुपातिक वाल्व, सोलेनोइड दिशात्मक नियंत्रण वाल्व, मोटर और सिग्नल संकेतक शामिल हैं, जो विशिष्ट मशीन कार्यों और संबंधित सिग्नल संकेतों को लागू करने के लिए जिम्मेदार हैं।

सॉफ्टवेयर सिस्टम

मार्ले पाइप हाइड्रोस्टेटिक परीक्षण मशीन सॉफ्टवेयर सिस्टम में निगरानी कॉन्फ़िगरेशन सॉफ्टवेयर, ऐतिहासिक डेटा प्रबंधन सॉफ्टवेयर और पीएलसी संचालन विकास सॉफ्टवेयर शामिल हैं।

निगरानी कॉन्फ़िगरेशन सॉफ्टवेयर में एक विकास पर्यावरण प्रणाली और एक ऑपरेशन पर्यावरण प्रणाली शामिल है।ये सॉफ्टवेयर इंजीनियर और ऑपरेटर स्टेशनों पर स्थापित हैं।इंजीनियरों के पास विकास और संचालन दोनों वातावरण चलाने की अनुमति है, जबकि ऑपरेटर केवल ऑपरेशन पर्यावरण प्रणाली को चला सकते हैं।ऑपरेशन पर्यावरण प्रणाली को पदानुक्रमित पासवर्ड द्वारा संरक्षित किया जाता है, जिसमें अलग-अलग अनुमतियों के ऑपरेटर अपनी अनुमति के अनुरूप संचालन तक सीमित हैं।इंजीनियरों के पास उच्चतम अनुमति है और सभी संचालन कर सकते हैं।इंजीनियर निगरानी कार्यक्रमों को विकसित करने के लिए विकास पर्यावरण प्रणाली का उपयोग करते हैं, जबकि संचालन पर्यावरण प्रणाली वास्तविक समय डेटा एकत्र करने और संग्रहीत करने के लिए जिम्मेदार है।

ऐतिहासिक डेटा प्रबंधन सॉफ्टवेयर में एक डेटाबेस सिस्टम (एक्सेस डेटाबेस), डेटा रिपोर्ट क्वेरी सॉफ्टवेयर (दृश्य मूल का उपयोग करके विकसित एक निष्पादन योग्य फ़ाइल) और एक दृश्य बुनियादी विकास प्रणाली शामिल है, ऐतिहासिक डेटा रिपोर्ट दर्ज करने के लिए जिम्मेदार है।

इंजीनियर नियंत्रण सॉफ्टवेयर विकसित करने के लिए पीएलसी विकास सॉफ्टवेयर का उपयोग करते हैं, जो पीएलसी सिस्टम के माध्यम से आवश्यक कार्यों को करता है।पीएलसी ऑपरेशन सॉफ्टवेयर पीएलसी मेमोरी में डाउनलोड किया जाता है और स्वचालित रूप से निष्पादन योग्य घटकों के कार्यों को नियंत्रित करता है।स्टाफ संरचना

स्टाफ में इंजीनियर और ऑपरेटर होते हैं।इंजीनियर नियंत्रण प्रणाली के लिए सॉफ्टवेयर रखरखाव और हार्डवेयर तकनीकी सहायता के लिए जिम्मेदार हैं।

ऑपरेटर विस्तृत संचालन के लिए जिम्मेदार हैं और हाइड्रोलिक प्रेस के सभी कार्यों को पूरा करते हैं।
