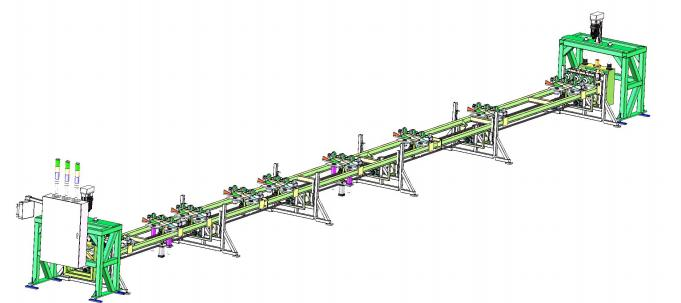

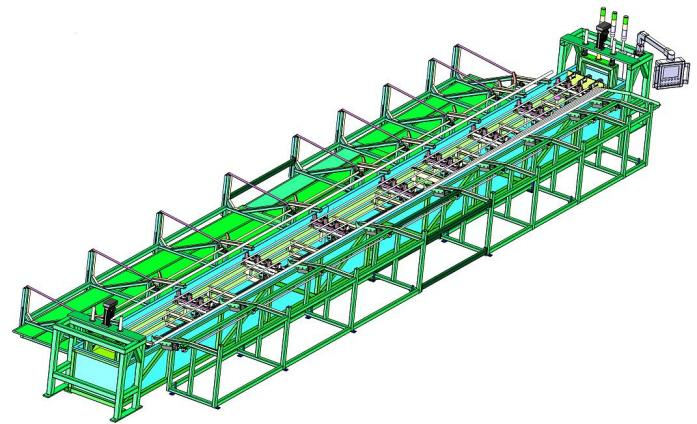

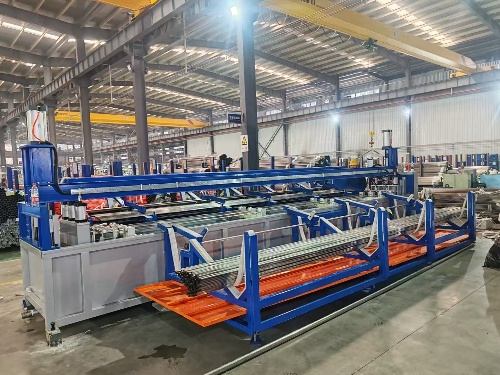

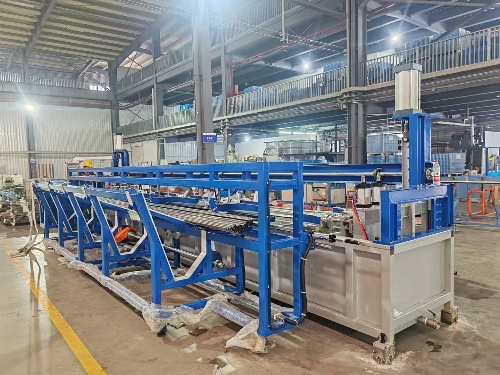

हाइड्रोस्टैटिक परीक्षण मशीन

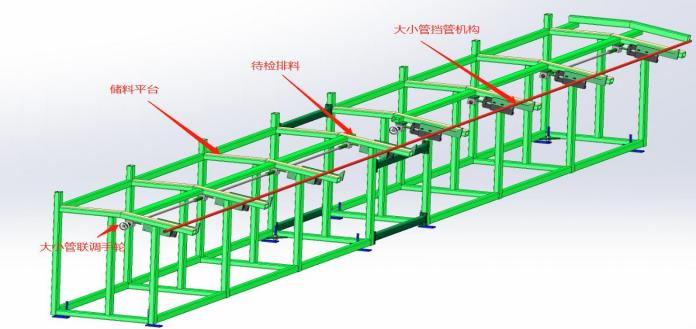

फीडिंग बेंच: राष्ट्रीय मानक इस्पात, स्वतंत्र निर्वहन उपकरण, बहु-धारा निर्वहन मंच के साथ, पाइप की विभिन्न लंबाई के विनिर्देशों के साथ संगत, आकार विनिर्देश समायोजन तंत्र बफल के साथ बेंच निरीक्षण पूल में पाइप जैकिंग त्रिकोणीय प्लेट को अलग से समायोजित करने की आवश्यकता नहीं है, स्वचालित फ़ीड, कम करें

श्रमिकों की श्रम तीव्रता तकनीकी पर निर्भरता को कम करती है।

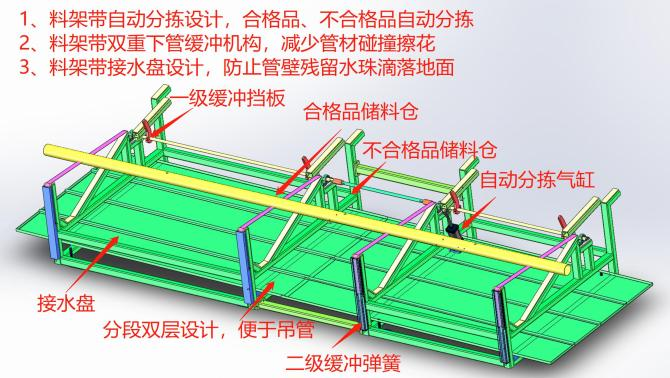

स्वचालित छंटाई फीडिंग रैक: राष्ट्रीय मानक स्टील, स्वतंत्र ब्लाकिंग डिवाइस, 4-सेक्शन डिस्चार्ज प्लेटफॉर्म, 2.4-6 मीटर पाइप के साथ संगत,

योग्य उत्पादों और अयोग्य उत्पादों के दो पद हैं। प्रत्येक स्थिति का भंडारण स्विचिंग और स्विचिंग के लिए स्वचालित छंटाई प्रणाली स्विंग हाथ द्वारा नियंत्रित किया जाता है।

डबल-लेयर डिजाइन का हिस्सा जल संग्रह ट्रे के साथ है, और दबाव परीक्षण के बाद पाइप की दीवार पर पानी गिरता है, और मध्य भाग खाली छोड़ दिया जाता है, जो पाइप उठाने के लिए सुविधाजनक है।

बुद्धिमान नियंत्रण प्रणामः सिस्टम को बौद्धिक रूप से पीएलसी प्रोग्रामिंग, मैन-मशीन ऑपरेशन इंटरफ़ेस, टच डिस्प्ले इनपुट समायोजन द्वारा नियंत्रित किया जाता है, स्वचालित नियंत्रण के साथ,

स्वचालित दबाव निरीक्षण, स्वचालित स्मृति छंटाई, और स्वचालित अलार्म कार्य। पता लगाने के दौरान, यह स्वचालित रूप से न्यायाधीश कर सकता है कि क्या विभिन्न स्टेशनों के उत्पाद योग्य हैं और वर्तमान में, जब अयोग्य स्टेशन की अपेक्षा की जाती है, स्वचालित लिंकेज स्वचालित भंडारण रैक स्वचालित रूप से इसे अयोग्य भंडारण बिन में सॉर्ट करेगा। जब गैर-योग्य उत्पाद लगातार 3 बार एक ही गोदाम में दिखाई देते हैं, तो स्वचालित बंद अलार्म ट्रिगर किया जाएगा, ऑपरेटर को यह जांचने के लिए याद दिलाएं कि क्या सिर लीक हो रहा है और इसे बदलने की आवश्यकता है।

प्रणाली में दूरस्थ रखरखाव और रिमोट निगरानी कार्य हैं, स्वचालित रूप से रिपोर्ट उत्पन्न करता है, और उत्पादन प्रबंधन से जुड़ता है।

स्वचालित जलमग्न उपकरण: द्विपक्षीय सर्वो इलेक्ट्रिक सिलेंडर डूबता तंत्र डिजाइन, जिसमें सर्वो इलेक्ट्रिक सिलेंडर सिलेंडर + एयरटाइट डिटेक्शन सिस्टम के दो सेट शामिल हैं

सिंक्रोनस लिफ्टिंग डिजाइन डूबने के दोनों पक्षों के सिंक्रनाइज़ेशन को सुनिश्चित करता है। डबल गाइड रॉड क्रोप्लेटेड हैंडल + ग्रेफाइट कॉपर आस्तीन गाइड को अपनाया जाता है, और दबाव मुद्रास्फीति निरीक्षण और डूबने के बाद सिर के पीछे तुल्यकालिक रूप से किया जाता है। स्वचालित रूप से फ्लोट हो जाएगा और एक निश्चित अवधि तक सामग्री को वापस कर देगा (दबाव प्रतिधारण समय को मांग के अनुसार समायोजित किया जा सकता है), फ्लोट अप और वापस कर देता है

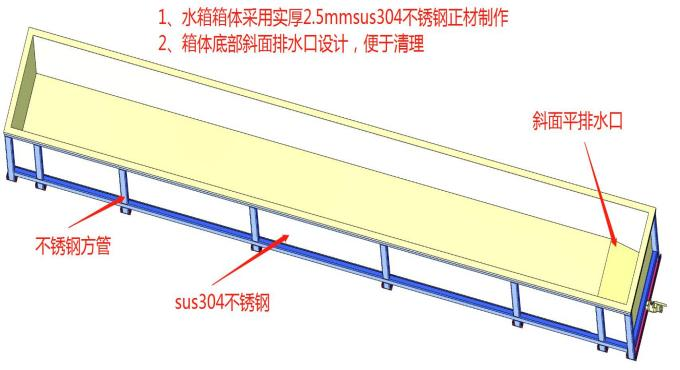

निरीक्षण सिंक: शरीर 304 स्टेनलेस स्टील टेस्ट सिंक फ्रेम संरचना है, जिसे वेल्डेड और 304 स्टेनलेस स्टील प्लेट और स्टील द्वारा गठित किया जाता है। लंबे समय तक रहने से बचें

भंडारण का पानी बर्बाद और छिद्रित है, इनलेट और आउटलेट के साथ डिज़ाइन किया गया है, और नीचे ढलान को पानी के प्रतिस्थापन और निर्वहन की सफाई और निरीक्षण की सुविधा के लिए डिज़ाइन किया गया है।

2. ऑटो-माई आई युक्ति

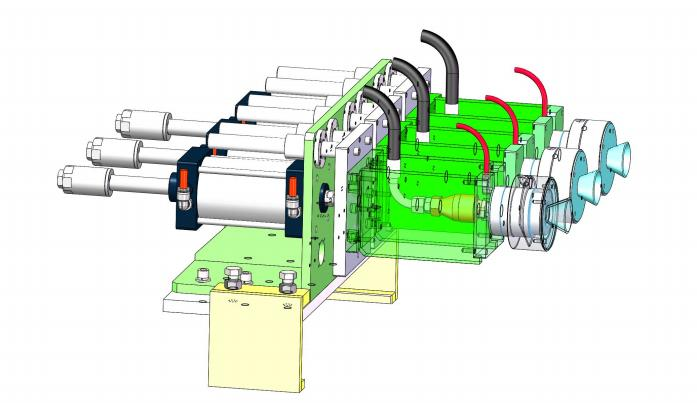

स्वचालित हेड सीलिंग डिवाइस रेडियल सील डिजाइन को अपनाता है, जो स्टेनलेस स्टील एडजस्टेबल सिलेंडर द्वारा संचालित होता है, पाइप के अंत के दोनों तरफ सील हेड और रियर मूवमेंट पाइप हेड में सेट होते हैं, सील सिर सीलिंग रिंग वेंटिलेशन रेडियल दबाव क्लैंप दबाव परीक्षण पाइप फिटिंग, पूंछ के उच्च दबाव वाले ट्रेकिआ को हवादार और सेट दबाव मूल्य पर दबाव डालते हुए, दबाव बनाए रखें,

दबाव परीक्षण बालों के पिन पाइप उच्च दबाव विधानसभा के दबाव में राहत को पूरा करता है, सील हेड निकास पाइप फिटिंग जारी करता है, और स्टेनलेस स्टील सिलेंडर दबाव परीक्षण प्रक्रिया को पूरा करने के लिए लौटता है,

1. प्लग डिवाइस में बाईं और दाईं ओर दो समूह होते हैं, जिनमें से नियंत्रण कैबिनेट के पास एक पक्ष निश्चित अंत है और दूसरा अंत मोबाइल अंत है। जब पाइप लंबाई विनिर्देश बदलता है, तो आपको केवल विभिन्न लंबाई के पाइप विनिर्देशों के अनुकूल होने के लिए मोबाइल अंत का पता लगाने की आवश्यकता होती है। प्लग डिवाइस क्लैंप फिक्स्ड डिज़ाइन, सरल समायोजन

यह तेज है।

2. सील हेड सिलेंडर की ऊपरी और निचली स्टेनलेस स्टील रैखिक बीयरिंग को गुरुत्वाकर्षण के कारण गिरने और स्थानांतरित करने से रोकने के लिए निर्देशित और रिट्रेटेबल हैं।

3. सिलेंडर 304 स्टेनलेस स्टील एडजस्टेबल सिलेंडर है। जब शॉर्ट स्ट्रोक सहिष्णुता कम होती है, तो प्लग सीट को स्थानांतरित नहीं किया जा सकता है, और केवल सिलेंडर के टेलीस्कोपिक स्ट्रोक को समायोजित करने की आवश्यकता होती है।

4. सील हेड ने ऑफलाइन समग्र त्वरित परिवर्तन संरचना डिजाइन को अपनाया, जो स्टेनलेस स्टील 304, उच्च दबाव वाले वायु पाइप और कम दबाव वाले वायु पाइप से जल्दी से सड़क प्रतिस्थापन से जुड़े हुए हैं।

चावल का नूडल्स सरल और तेज होता है।

सीलिंग हेड का स्टेनलेस स्टील तुरही गाइड डिजाइन जब पाइप का सिर थोड़ा झुका और विकृत हो जाता है, तुरही को थोड़ा ठीक किया जा सकता है और पाइप हेड को सुचारू बनाने के लिए निर्देशित किया जा सकता है।

रेडियल सीलिंग रिंग को खरोंच किए बिना सीलिंग सिर के अंदर प्रवेश करें, इस प्रकार सीलिंग रिंग की कमजोर लागत को कम करें।

स्वचालित फीडिंग और ब्लैकिंग डिवाइस

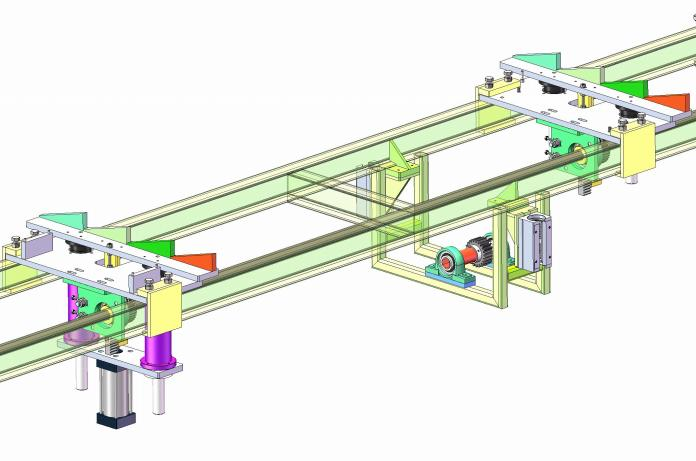

स्वचालित फीडिंग और ब्लैंकिंग डिवाइस में 304 स्टेनलेस स्टील सिलेंडर + पाइप जैकिंग त्रिकोणीय प्लेट के कई सेट होते हैं, और डबल गाइड रॉड क्रोम-प्लेटेड रॉड + 304 स्टेनलेस स्टील सीधी रेखा को गोद लेता है।

असर गाइड उठाने की स्थिरता सुनिश्चित करता है और जंग की संभावना को कम करता है और गाइड रॉड द्वारा अटक जाता है।

2. उठाने तंत्र को सिंक्रोनस हेक्सागोनल अक्ष + गियर रैक द्वारा सिंक्रनाइज़ किया गया है। गियर घूर्णन शाफ्ट पर स्थापित किया जाता है, और रैक बॉक्स के सिलेंडर के सिर पर लगाया जाता है। जब सिलेंडर रिट्रेटेबल होता है, तो गाइड शाफ्ट और गियर पूरी तरह से घूर्णन गति का पालन करते हैं, एक ही लोडिंग और अनलोडिंग सुनिश्चित करते हैं

कदम.

3. उठाने वाली फिक्स्ड सीट बकल डिजाइन को अपनाती है, नीचे कनेक्ट शाफ्ट स्टेनलेस स्टील हेक्सागॉन बार है, गियर असर और हेक्सागोनल बार गतिविधियों के लिए स्थापित हैं, और पाइप लंबाई लंबी है।

जब डिग्री बदलती है, तो निश्चित सीट पाइप की लंबाई के अनुकूल होने के लिए क्षैतिज रूप से एक निश्चित दूरी को क्षैतिज रूप से स्थानांतरित कर सकती है।

4. ऊपरी और निचले सामग्री पाइप की त्रिकोणीय शीर्ष प्लेट पाइप की सतह को खरोंच से रोकने के लिए नायलॉन रबर शीट से बना है।

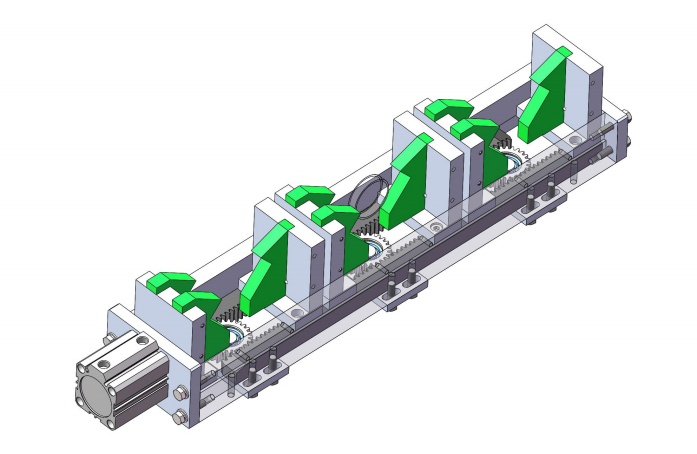

4 स्वचालित क्लैंप पाइप डिवाइस सिलेंडर ड्राइव रैक गियर, सिलेंडर टेलीस्कोपिक समय डबल <आकार के प्लाईवुड इनवर्ड क्लैम्पिंग, क्लैम्प्ड पाइप स्वचालित रूप से सील हेड सेंटर के साथ centing, क्लैंप पाइप स्वचालित रूप से सील हेड सेंटर के साथ centing, पाइप विनिर्देश बदलने पर पाइप स्थिति को समायोजित करने की कोई आवश्यकता नहीं है। प्लग सिलेंडर सील होने पर रोक

पाइप का अक्षीय झुकने विस्थापन

1. क्लैम्पिंग सिलेंडर, गियर रैक, असर और स्क्रू सभी s304 स्टेनलेस स्टील, जंग सुरक्षा से बने होते हैं।

पाइप की सतह को खरोंच से रोकने के लिए नायलॉन रबर शीट से बना होता है।

3. क्लैंप पाइप आधार स्वचालित लोडिंग और अनलोडिंग पाइप जैकिंग डिवाइस के ऊपरी हिस्से पर तय किया जाता है, और लंबाई बदलती होने पर इसे अलग से समायोजित करने की आवश्यकता नहीं होती है।

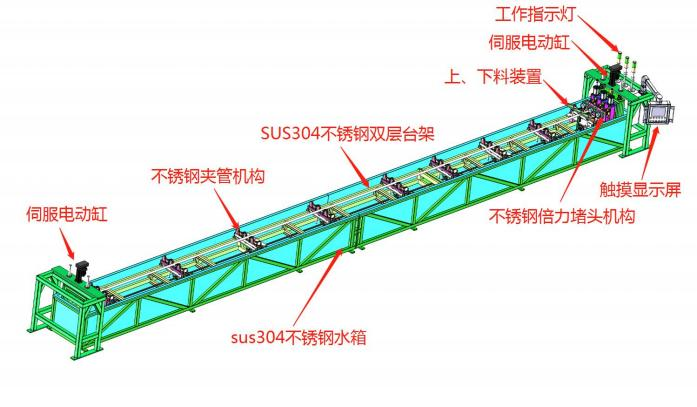

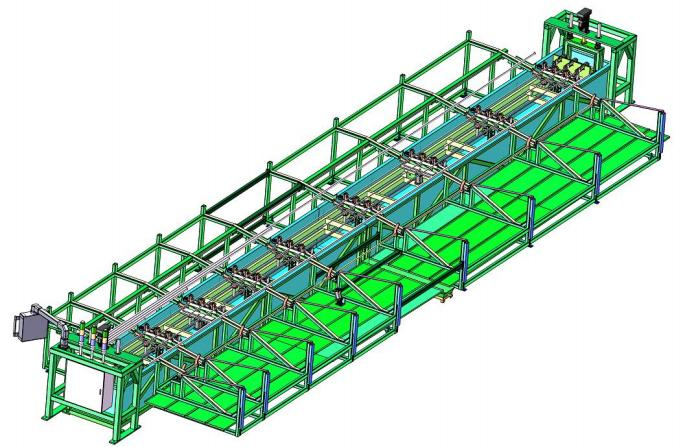

पाइप एयरटाइट दबाव परीक्षण प्रेस का आंशिक योजनाबद्ध आरेख

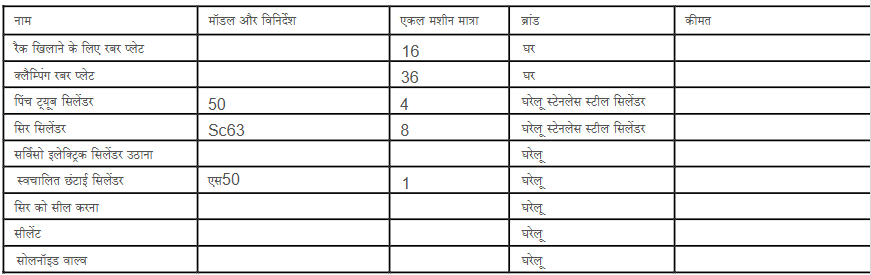

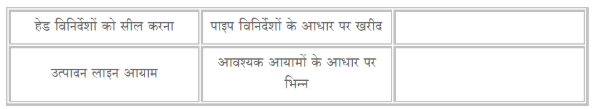

गैस-तंग पाइप दबाव परीक्षण मशीन के कमजोर भागों की सूची
