हाइड्रोस्टेटिक परीक्षण मशीन

हाइड्रोस्टेटिक परीक्षण मशीन

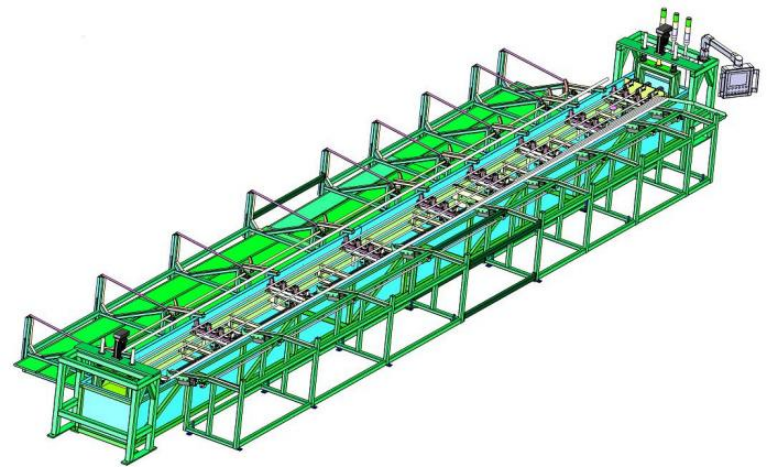

निरीक्षण मंच में लिफ्ट प्लेटफॉर्म रैक, स्वचालित हेड सीलिंग डिवाइस, स्वचालित फीडिंग और ब्लैंकिंग डिवाइस और स्वचालित क्लैंप पाइप डिवाइस शामिल हैं।

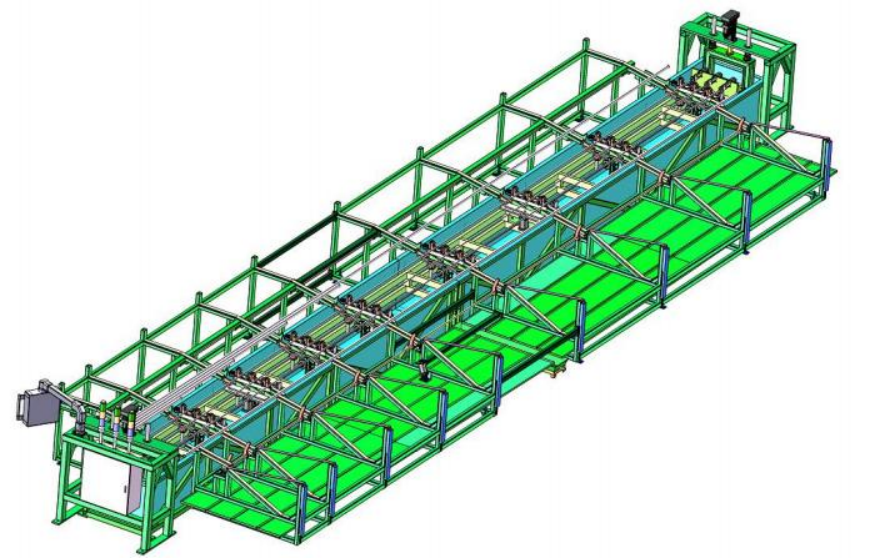

I.हाइड्रोस्टेटिक परीक्षण मशीन लिफ्ट प्लेटफॉर्म स्टैंड स्टैंड

1.बेंच राष्ट्रीय मानक s304 स्टेनलेस स्टील 10 # i-बीम स्टील से बना है, जो बेंच की कठोरता को सुनिश्चित करता है और बेंच को बर्बाद करने, झुकने से रोकता है।
विरूपण.
2.हाइड्रोस्टैटिक टेस्टिंग मशीन लिफ्ट प्लेटफॉर्म बेंच को सर्विसो इलेक्ट्रिक सिलेंडर द्वारा सिंक्रोनस से उठाया जाता है, और बेंच के निचले हिस्से को सिंक्रोनस हेक्सागोनल अक्ष + गियर रैक द्वारा डिज़ाइन किया गया है।घूर्णन शाफ्ट पर गियर स्थापित किए जाते हैं, और रैक बॉक्स बॉटम ब्रैकेट के निचले स्तर पर तय किया जाता है, जब मंच उठाया और कम किया जाता है, मार्गदर्शक शाफ्ट और गियर पूरी तरह से घूर्णन गति का पालन करते हैं, और गियर निश्चित रैक के साथ ऊपर और नीचे चला जाता है कि मंच के मध्य भाग को आगे बढ़ाने और गिरने के लिए, ताकि प्लेटफ़ॉर्म के उठाने और गिरने के समग्र सिंक्रनाइज़ेशन को प्राप्त किया जा सके, मंच को झुकने से बचें
प्रकार
3. मंच के दोनों किनारों पर, पीठ के उठाने की प्रक्रिया के दौरान सामने, पीठ, बाएं और दाएं विचलन को रोकने के लिए sbr सेमी-ओपन स्टेनलेस स्टील रैखिक बियरिंग गाइड हैं।

II.हाइड्रोस्टेटिक परीक्षण मशीन स्वचालित सिर सीलिंग उपकरण

1. ऑटो मैटिक आआ उपकरण

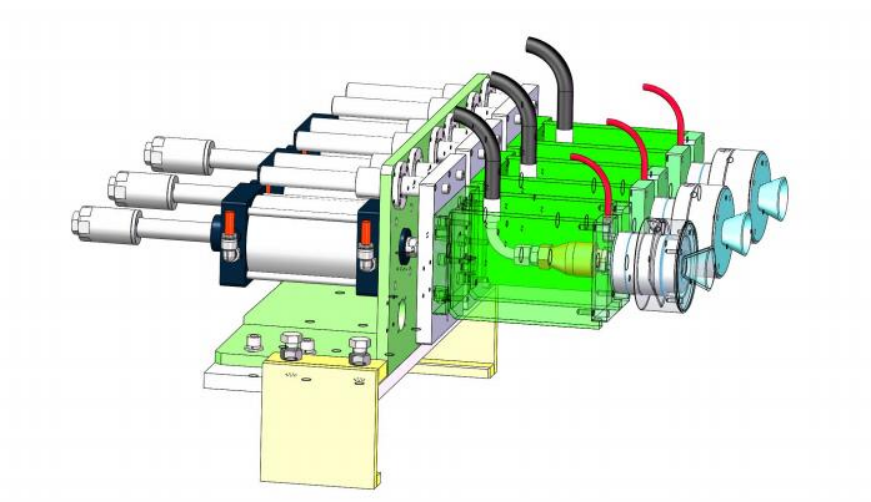

स्वचालित हेड सीलिंग डिवाइस रेडियल सील डिजाइन को अपनाता है, जो स्टेनलेस स्टील एडजस्टेबल सिलेंडर द्वारा संचालित होता है, पाइप के अंत के दोनों तरफ सील हेड और रियर मूवमेंट पाइप हेड में सेट होते हैं, सील सिर सीलिंग रिंग वेंटिलेशन रेडियल दबाव क्लैंप दबाव परीक्षण पाइप फिटिंग, पूंछ के उच्च दबाव वाले ट्रेकिआ को हवादार और सेट दबाव मूल्य पर दबाव डालते हुए, दबाव बनाए रखें.

दबाव परीक्षण बालों के पिन पाइप उच्च दबाव विधानसभा के दबाव में राहत को पूरा करता है, सील हेड निकास पाइप फिटिंग जारी करता है, और स्टेनलेस स्टील सिलेंडर दबाव परीक्षण प्रक्रिया को पूरा करने के लिए लौटता है.

2.प्लग डिवाइस में बाएं और दाएं पर दो समूह होते हैं, जिनमें से नियंत्रण कैबिनेट के पास एक पक्ष निश्चित अंत होता है और दूसरा अंत मोबाइल अंत होता है।जब पाइप लंबाई विनिर्देश बदलता है, तो आपको केवल विभिन्न लंबाई के पाइप विनिर्देशों के अनुकूल होने के लिए मोबाइल अंत का पता लगाने की आवश्यकता होती है।प्लग डिवाइस क्लैंप फिक्स्ड डिज़ाइन, सरल समायोजन यह तेज है।.

3.सील सिर के सिलेंडर के ऊपरी और निचले स्टेनलेस स्टील रैखिक बीयरिंग को गुरुत्वाकर्षण के कारण गिरने और स्थानांतरित करने से रोकने के लिए निर्देशित और रिट्रेटेबल हैं।.

4.हाइड्रोस्टेटिक परीक्षण मशीन सिलेंडर 304 स्टेनलेस स्टील एडजस्टेबल सिलेंडर है।जब शॉर्ट स्ट्रोक सहिष्णुता कम होती है, तो प्लग सीट को स्थानांतरित नहीं किया जा सकता है, और केवल सिलेंडर के टेलीस्कोपिक स्ट्रोक को समायोजित करने की आवश्यकता होती है।.

5.सील हेड ने ऑफलाइन समग्र त्वरित परिवर्तन संरचना डिजाइन को अपनाया, जो स्टेनलेस स्टील 304, उच्च दबाव वाले वायु पाइप और कम दबाव वाले वायु पाइप से जल्दी स्ट्रीट प्रतिस्थापन से जुड़ा हुआ है। चावल का नूडल्स सरल और तेज होता है।.

6.सीलिंग हेड का स्टेनलेस स्टील तुरही गाइड डिजाइनजब पाइप का सिर थोड़ा झुका और विकृत हो जाता है, तुरही को थोड़ा ठीक किया जा सकता है और पाइप हेड को सुचारू बनाने के लिए निर्देशित किया जा सकता है। रेडियल सीलिंग रिंग को खरोंच किए बिना सीलिंग सिर के अंदर प्रवेश करें, इस प्रकार सीलिंग रिंग की कमजोर लागत को कम करें।.

III.हाइड्रोस्टेटिक दबाव परीक्षक स्वचालित फीडिंग और ब्लैकिंग डिवाइस

1.हाइड्रोस्टेटिक प्रेशर टेस्टर स्वचालित फीडिंग और ब्लैंकिंग डिवाइस में 304 स्टेनलेस स्टील सिलेंडर + पाइप जैकिंग त्रिकोणीय प्लेट के कई सेट होते हैं, और डबल गाइड रॉड क्रोम-प्लेटेड रॉड + 304 स्टेनलेस स्टील सीधी रेखा को गोद लेता है। असर गाइड उठाने की स्थिरता सुनिश्चित करता है और जंग की संभावना को कम करता है और गाइड रॉड द्वारा अटक जाता है।

2. हाइड्रोस्टेटिक दबाव परीक्षक उठाने तंत्र को सिंक्रोनस हेक्सागोनल अक्ष + गियर रैक द्वारा सिंक्रनाइज़ किया गया है।गियर घूर्णन शाफ्ट पर स्थापित किया जाता है, और रैक बॉक्स के सिलेंडर के सिर पर लगाया जाता है।जब सिलेंडर रिट्रेटेबल होता है, तो गाइड शाफ्ट और गियर पूरी तरह से घूर्णन गति का पालन करते हैं, एक ही लोडिंग और अनलोडिंग सुनिश्चित करते हैं कदम.

3.हाइड्रोस्टेटिक दबाव उठाने वाली निश्चित सीट बकल डिजाइन को अपनाती है, नीचे जोड़ने वाले शाफ्ट स्टेनलेस स्टील हेक्सागोन बार है, गियर असर और हेक्सागोनल बार को गतिविधियों के लिए स्थापित किया जाता है, और पाइप की लंबाई लंबी है। जब डिग्री बदलती है, तो निश्चित सीट पाइप की लंबाई के अनुकूल होने के लिए क्षैतिज रूप से एक निश्चित दूरी को क्षैतिज रूप से स्थानांतरित कर सकती है।

4. हाइड्रोस्टेटिक दबाव पाइप की सतह को खरोंच से रोकने के लिए ऊपरी और निचले सामग्री पाइप की त्रिकोणीय शीर्ष प्लेट नायलॉन रबर शीट से बना है।

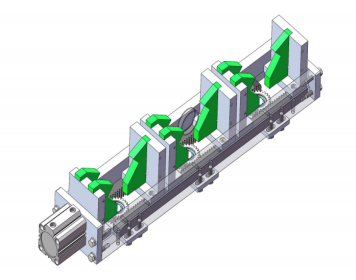

IV. हाइड्रोस्टैटिक प्रेशर टेस्टर स्वचालित क्लैंप पाइप डिवाइस सिलेंडर ड्राइव रैक गियर के सिंक्रोनस क्लैम्पिंग डिजाइन को अपनाता है, सिलेंडर टेलीस्कोपिक समय डबल <आकार की प्लाईवुड इनवर्ड क्लैम्पिंग, क्लैम्प्ड पाइप स्वचालित रूप से सील हेड सेंटर के साथ centing, पाइप विनिर्देश बदलने पर पाइप स्थिति को समायोजित करने की कोई आवश्यकता नहीं है।प्लग सिलेंडर सील होने पर रोक पाइप का अक्षीय झुकने विस्थापन

1. क्लैम्पिंग सिलेंडर, गियर रैक, असर और स्क्रू सभी s304 स्टेनलेस से बने होते हैं

2.पाइप की सतह पर खरोंच को रोकने के लिए आकार की क्लैम्पिंग प्लेट नायलॉन रबर से बना है।

3.पाइप क्लैंप स्वचालित लोडिंग और अनलोडिंग पाइप जैकिंग डिवाइस के शीर्ष पर तय किया जाता है, पाइप लंबाई बदलने पर अलग समायोजन की आवश्यकता को समाप्त करता है।

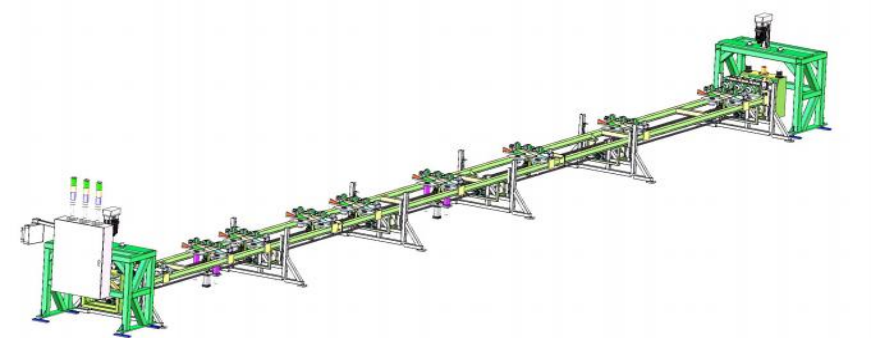

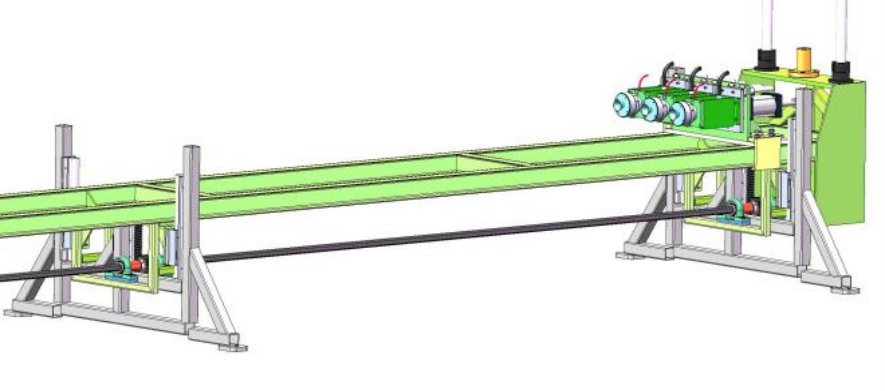

हाइड्रोस्टेटिक दबाव परीक्षक का आंशिक आरेख
