पाइप दबाव परीक्षण मशीन

पाइप दबाव परीक्षण मशीन

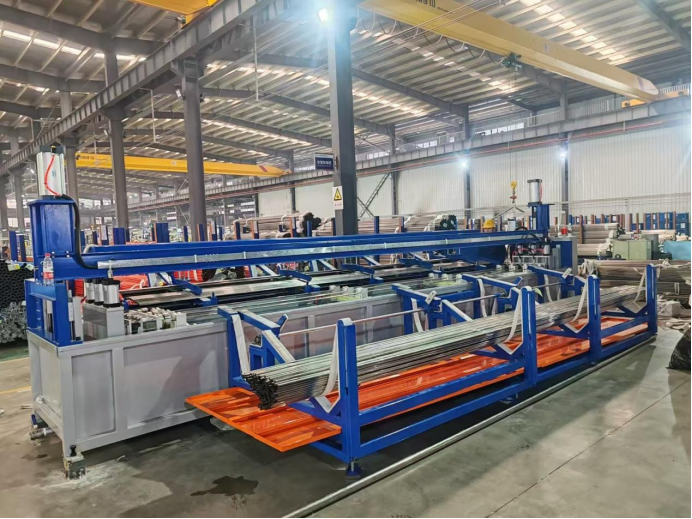

पाइप दबाव परीक्षण मशीन इकाई विवरण:

पाइप दबाव परीक्षण मशीन इस मशीन का उपयोग मुख्य रूप से धातु पाइप के पानी के पानी के पानी के नीचे की वायुजकड़न दबाव परीक्षण के लिए किया जाता है।दबाव परीक्षक लोडिंग और अनलोडिंग के लिए एक ट्रांवर्स कन्वेयर तंत्र का उपयोग करता है।प्रत्येक चक्र के दौरान कई पाइप का परीक्षण किया जा सकता है।दबाव परीक्षण प्रक्रिया को एक औद्योगिक कंप्यूटर + पीएलसी द्वारा नियंत्रित और नियंत्रित किया जाता है।इसमें एक तर्कसंगत संरचनात्मक डिजाइन, उन्नत और परिपक्व प्रौद्योगिकी, स्थिर प्रणाली संचालन, आसान संचालन और रखरखाव, मजबूत निरंतर संचालन स्थिरता और उच्च निरीक्षण दक्षता शामिल है।

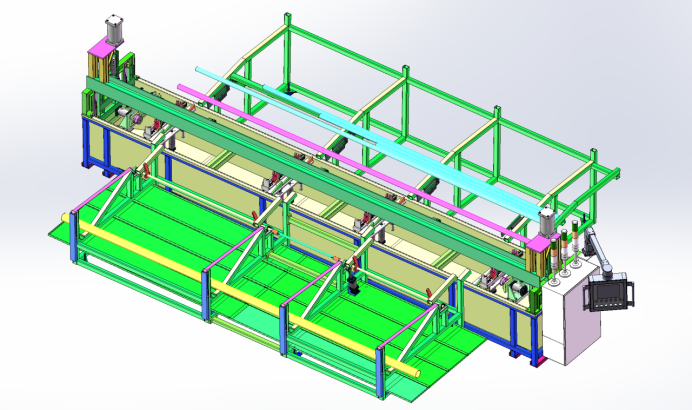

1.पाइप दबाव परीक्षण मशीन इकाई संचालन अवलोकन:

इस उपकरण में एक बहु-स्टेशन डिजाइन है और संपीड़ित हवा का परीक्षण माध्यम के रूप में संपीड़ित हवा का उपयोग करता है।ट्यूबों को फुलाया जाता है और फिर एक परीक्षण पानी के टैंक में कम किया जाता है।एक बुद्धिमान प्रणाली द्वारा नियंत्रित, कई ट्यूब का एक साथ परीक्षण किया जा सकता है, जिसमें एक साथ लोडिंग और अनलोडिंग, समय की बचत होती है।उपकरण में भंडारण, निर्वहन, लोडिंग, स्वचालित निरीक्षण, और स्वचालित, गैर-विनाशकारी अनलोडिंग शामिल हैं।इसका स्वचालित छंटाई फ़ंक्शन एक बार पूरी तरह से परिचालन के लिए अनुमति देता है, एक व्यक्ति को कई इकाइयों को संचालित करने, श्रम तीव्रता और लागत को कम करने की अनुमति देता है।

2.पाइप दबाव परीक्षण मशीन इकाई वर्कफ़्लो

स्वचालित लोडिंग →

↗योग्य ट्यूब → तैयार उत्पाद भंडारण रैक

स्वचालित अपलोडिंग → स्वचालित छंटाई

↘अस्वीकार भागों को अस्वीकार कर दिया गया भंडारण

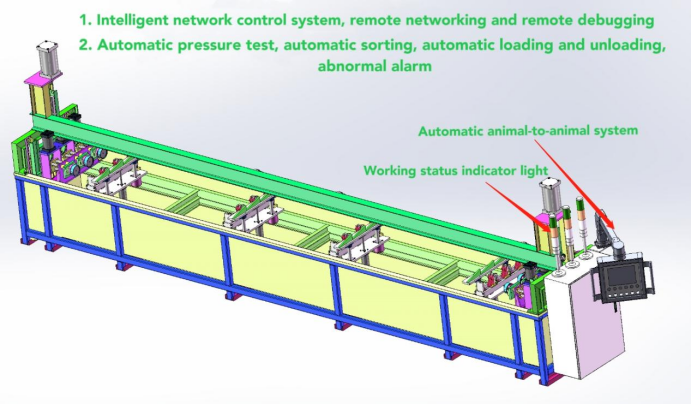

पाइप दबाव परीक्षण मशीन बुद्धिमान नियंत्रण प्रणाली: सिस्टम पीएलसी-प्रोग्राम बुद्धिमान नियंत्रण, मानव-मशीन इंटरफ़ेस और टचस्क्रीन इनपुट और समायोजन का उपयोग करता है।इसमें स्वचालित नियंत्रण, स्वचालित दबाव परीक्षण, स्वचालित स्मृति छंटाई और स्वचालित अलार्म हैं।परीक्षण के दौरान, यह स्वचालित रूप से प्रत्येक स्टेशन पर होल्डिंग दबाव के आधार पर प्रत्येक स्टेशन पर उत्पादों की अनुरूपता निर्धारित करता है और सूचना को संग्रहीत करता है।जब एक स्टेशन पर अयोग्य उत्पादों को लोड नहीं किया जाता है, तो स्वचालित भंडारण रैक स्वचालित रूप से उन्हें अयोग्य भंडारण बिन में सॉर्ट करने के लिए जोड़ा जाता है।यदि अयोग्य उत्पाद एक ही बिन में लगातार तीन बार दिखाई देते हैं, तो सिस्टम स्वचालित रूप से बंद हो जाता है और अलार्म, ऑपरेटर को लीक की जांच करने और सीलिंग हेड के प्रतिस्थापन की याद दिलाता है।सिस्टम दूरस्थ रखरखाव और निगरानी क्षमता भी प्रदान करता है, स्वचालित रूप से रिपोर्ट उत्पन्न करता है, और उत्पादन प्रबंधन प्रणालियों के साथ इंटरफेस करता है।

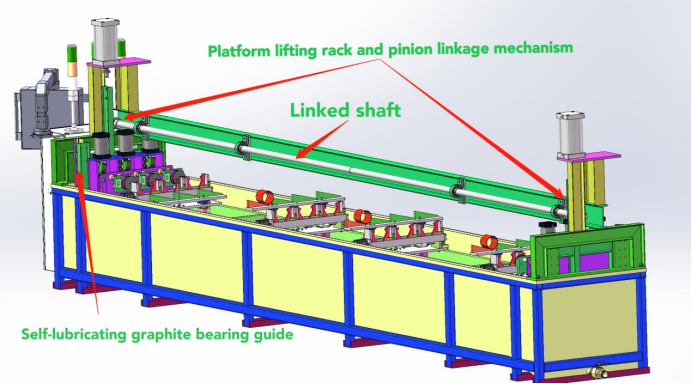

पाइप दबाव परीक्षण मशीन स्वचालित डूबता युक्ति: दोहरे न्यूमेटिक डूबता तंत्र डिजाइन, सिलेंडर + एयर सोर्स डिटेक्शन सिस्टम डिजाइन, सिलेंडर + एयर सोर्स डिटेक्शन सिस्टम, दोनों पक्षों पर डूबने के सिंक्रनाइज़ेशन को सुनिश्चित करने के लिए घूर्णन शाफ्ट + गियर रैक सिंक्रनाइज़ डिज़ाइन डबल गाइड को गोद लेता है, सिर के पीछे की ओर दबाव डाला जाता है और एक ही समय में डूबने के बाद, डूबने के बाद, दबाव को एक निश्चित समय के लिए बनाए रखा जाता है और सामग्री स्वचालित रूप से तैयार किया जाता है और वापस ले लिया जाता है (दबाव होल्डिंग समय को मांग के अनुसार समायोजित किया जा सकता है), फ्लोटिंग और निकासी एक साथ की जाती है, निरीक्षण प्रक्रिया के समय को छोटा करना।

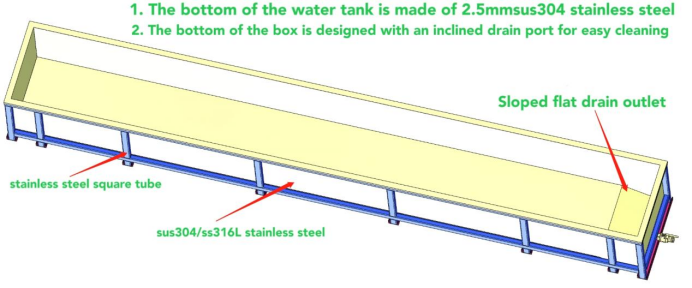

पाइप दबाव परीक्षण मशीन परीक्षण टैंक: टैंक एक 304 स्टेनलेस स्टील टेस्ट टैंक फ्रेम से बनाया गया है, जो 2.4 मिमी मोटी 304 स्टेनलेस स्टील प्लेट और सेक्शन स्टील से वेल्डेड है।लंबे समय तक पानी के भंडारण से जंग और छिद्रण को रोकने के लिए, टैंक को इनलेट और आउटलेट बंदरगाहों के साथ डिज़ाइन किया गया है, और परीक्षण पानी के आसान सफाई, प्रतिस्थापन और परीक्षण पानी के निर्वहन के लिए एक ढलान के नीचे है।

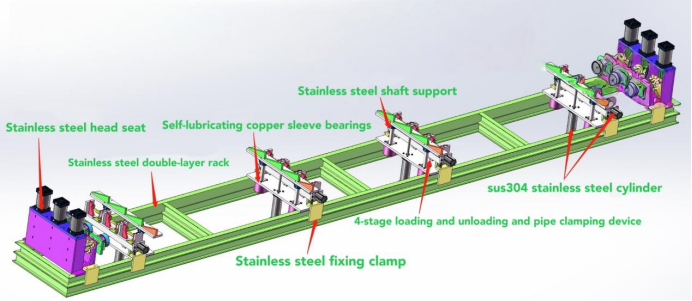

पाइप दबाव परीक्षण मशीन निरीक्षण मंच में एक डबल-लेयर लोड-असर बीम संरचना है जो जंग को रोकने के लिए राष्ट्रीय मानक सु304 स्टेनलेस स्टील एच-स्टील और स्टेनलेस स्टील आई-बीम की दोहरी परतों से निर्मित है। झुकाने और विदार।प्लेटफॉर्म में चार घटक शामिल हैंः एक स्वचालित लोडिंग और अनलोडिंग तंत्र, एक स्वचालित पाइप क्लैम्पिंग डिवाइस, एक स्वचालित कैपिंग डिवाइस, और एक स्वचालित निरीक्षण उपकरण.ये उपकरण एक खंडित संपीड़न डिजाइन का उपयोग करते हैं, जो परीक्षण के दौरान अलग-अलग लंबाई के पाइप को समायोजित करने के लिए लोडिंग, क्लैम्पिंग और कैप्पिंग उपकरणों की स्थिति की अनुमति देता है।

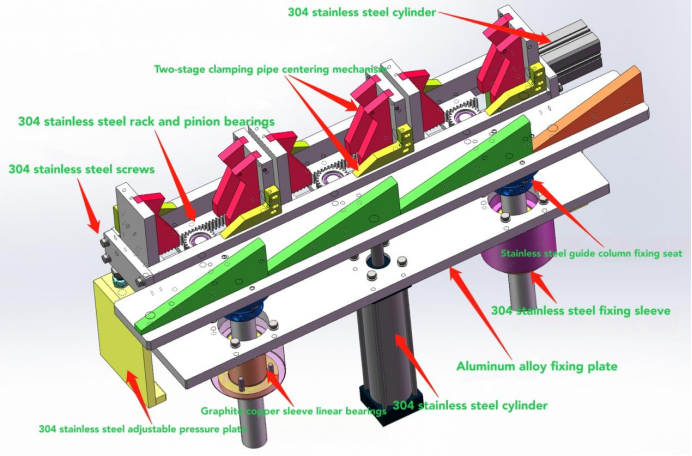

पाइप दबाव परीक्षण मशीन स्वचालित लोडिंग और क्लैम्पिंग यूनिट अवलोकन:

1.स्वचालित लोडिंग और अनलोडिंग तंत्र में 304 स्टेनलेस स्टील सिलेंडर के चार सेट और पाइप-पुश त्रिकोण के चार सेट होते हैं।वे गाइड डंडों के रस्टिंग और जैमिंग के जोखिम को कम करने के लिए दोहरे क्रोम-प्लेटेड गाइड रॉड और 304 स्टेनलेस स्टील रैखिक बीयरिंग का उपयोग करते हैं।पाइप की सतह के खरोंच को रोकने के लिए पाइप-पुश त्रिकोण को रबर शीट से बनाया जाता है।

2.पाइप-पुश तंत्र में सिलेंडर के चार सेट और स्टेनलेस स्टील गियर-टूथड बढ़ते बेस बेस के चार सेट होते हैं।क्लैम्पिंग प्लेट और क्लैंप डिज़ाइन अलग-अलग पाइप लंबाई को समायोजित करने के लिए लचीले समायोजन की अनुमति देते हैं।V-आकार की क्लैम्पिंग प्लेट स्वचालित रूप से पाइप को बंद करता है, जब बड़े और छोटे पाइप आकार के बीच स्विच करते समय समायोजन की आवश्यकता को समाप्त करता है।पाइप की सतह के खरोंच को रोकने के लिए रबर शीट से बनाया गया है।

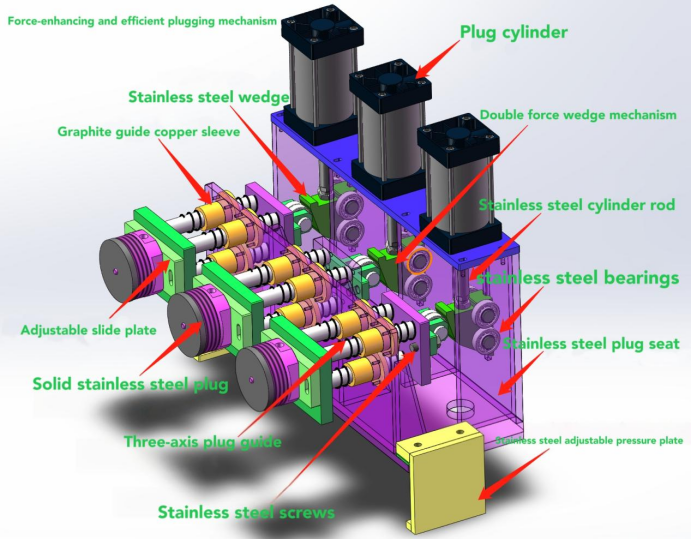

पाइप दबाव परीक्षण मशीन स्वचालित प्लग-इन-असेंबली में एक प्लग तंत्र, ड्राइव तंत्र, गाइड तंत्र और सीलिंग तंत्र शामिल हैं।बाएं और दाएं तरफ स्टेनलेस स्टील के बढ़ते ब्रैकेट और न्यूमेटिक प्लग-अप डिवाइस होते हैं, एक निश्चित और दूसरे को अलग-अलग पाइप लंबाई को समायोजित करने के लिए समायोज्य होता है।

1.प्लग एक गुणक वेज-आकार के बल-आकार के बल-प्रवर्धित डिजाइन का उपयोग करता है, सिलेंडर के व्यास को बढ़ाने के बिना सिलेंडर प्लग दबाव बढ़ाता है।यह सिलेंडर मुद्रास्फीति के समय को कम करने, सिलेंडर के जीवन का विस्तार करने और दबाव परीक्षण दक्षता में सुधार के साथ एक सीलिंग प्रभाव प्राप्त करता है।

2.प्लग रिट्रेटेबल तंत्र एक तीन-गाइड रॉड + ग्रेफाइट कॉपर आस्तीन डिजाइन का उपयोग करता है, जो स्थिरता, जंग प्रतिरोध और स्थायित्व प्रदान करता है।

3.प्लग सीलिंग गैसकेट एक कन्वेयर बेल्ट डिजाइन का उपयोग करता है, जो पारंपरिक सिलिकॉन गैसकेट की तुलना में बेहतर सीलिंग प्रदर्शन और लंबी सेवा जीवन प्रदान करता है।

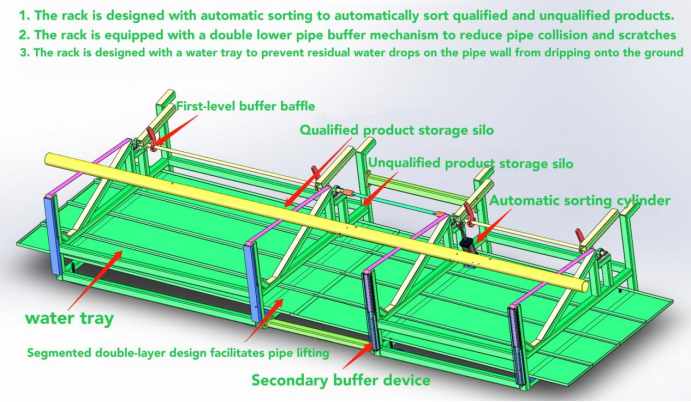

 पाइप दबाव परीक्षण मशीन स्वचालित छंटाई और अनलोडिंग रैक: राष्ट्रीय मानक स्टील के साथ वेल्डेड, 4-सेक्शन डिस्चार्ज प्लेटफॉर्म, 2.4 मीटर-6 मीटर पाइप के साथ संगत, योग्य उत्पादों और अयोग्य उत्पादों के लिए दो भंडारण पदों के साथ।प्रत्येक स्थिति का भंडारण स्विचिंग और स्विचिंग के लिए स्विंग आर्म को नियंत्रित करने के लिए स्वचालित छंटाई प्रणाली द्वारा नियंत्रित किया जाता है।भंडारण भाग में एक जल संग्रह ट्रे के साथ एक डबल-परत डिजाइन है।दबाव परीक्षण के बाद, पाइप की दीवार पर रहने वाली पानी की बूंदों को एकीकृत संग्रह के लिए जल संग्रह ट्रे में ड्रिप करती है।सुविधाजनक पाइप लटकने के लिए मध्य खंड खाली छोड़ दिया है।
