पाइप पॉलिशिंग मशीन-स्टील पाइप आंतरिक दीवार पॉलिशिंग मशीन

इकाई कार्य मोड का संक्षिप्त परिचय:

यह मशीन बहु-स्टेशन एकतरफा डिजाइन को अपनाती है, और उपकरण का पहला अंत काम करते समय एक ही समय में पॉलिश किया जाता है, जिसे स्वचालित रूप से खिलाया, पॉलिश और ब्लैकिंग किया जा सकता है (1)

शाखा पाइप 3 गुना, एक चक्र, या तीन शाखा पाइप फेंकने वाली शाखा 1 बार, तीन ऊपरी और तीन निचले मोड), इकाई में फीडिंग फ्रेम प्लेटफॉर्म, ड्राइविंग व्हील रोटेशन शामिल हैं।

इसमें चार भाग होते हैंः घूर्णन प्लेटफॉर्म, पॉलिशिंग होस्ट और ब्लैंकिंग प्लेटफॉर्म. मोटर पॉलिशिंग रॉड को ड्राइव करता है और पॉलिश सिर को घुमाता है, और पॉलिश सिर के चारों ओर चलता है,

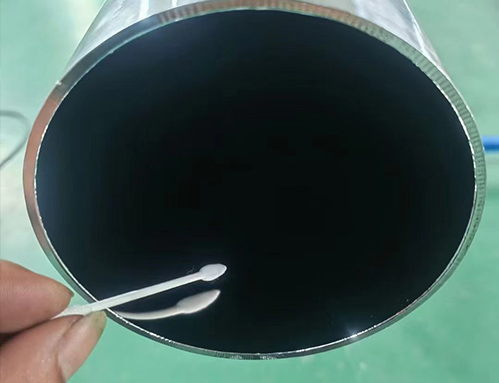

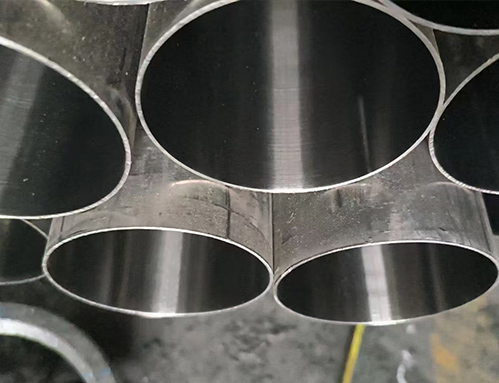

धातु पाइप की आंतरिक दीवार को पॉलिश किया जाता है, और पॉलिशिंग उपभोग्य ables घर्षण बेल्ट और मल्टी-लीफ व्हील हो सकते हैं। इस मशीन को संचालित करने के लिए केवल एक ऑपरेटर की आवश्यकता होती है।

या पेशेवर स्वामी के बिना एक व्यक्ति द्वारा उपकरण के 2 सेट संचालित करें, आप सरल प्रशिक्षण के बाद अपना पद ले सकते हैं। आप एक समय में कई धातु पाइप को पॉलिश कर सकते हैं, जो विभिन्न पाइप विनिर्देशों और पॉलिशिंग आवश्यकताओं पर आधारित हो सकते हैं, विभिन्न पॉलिशिंग गति को समायोजित कर सकते हैं।

यूनिट वर्कफ़्लो:

स्वचालित खिला → दबाव ट्यूब → ट्यूब रोटेशन

3. उपकरण संरचना का परिचय:

दूसरा, पीसने हेड आवृत्ति रूपांतरण और उच्च संचरण दक्षता के साथ आवृत्ति रूपांतरण मोटर प्रत्यक्ष कनेक्शन पॉलिशिंग रॉड के डिजाइन को अपनाता है।

3. इसमें पॉलिशिंग के बाद पाइप के सिरे के तुरही की आवृत्ति को कम करने के लिए पाइप मुंह के अंदर और बाहर पीसने सिर के रोटेशन की गति को कम करने का कार्य है।

4. इसमें पाइप हेड की स्वचालित लिफ्टिंग पावर है, जिसे आधा फेंक दिया जा सकता है या पूर्ण थ्रो मोड में स्विच किया जा सकता है।

V. डबल-लेयर बेंच लिफ्ट को गोद लेती है और गाइड रॉड कनेक्शन, और सर्विसो मोटर समायोजन जब विनिर्देशों बदलता है।

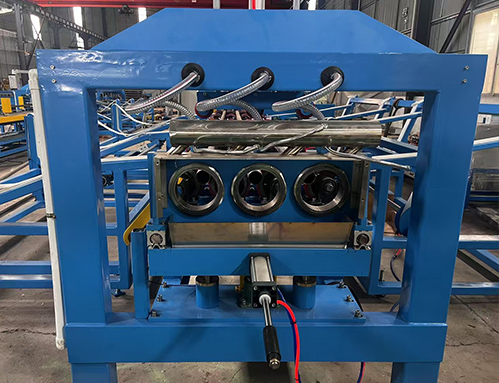

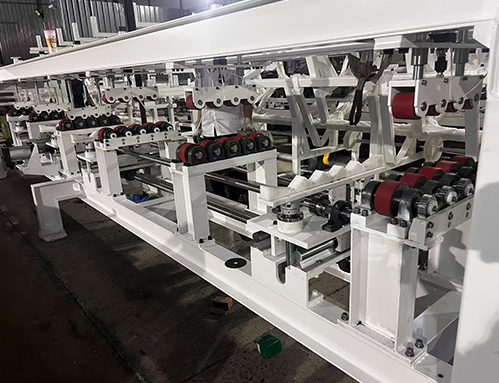

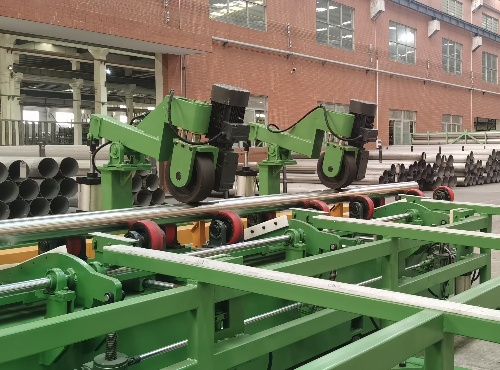

3.3 पॉलिशिंग टगबोट स्टैंड: 1. राष्ट्रीय मानक स्टील, फिक्स्ड गैन्ट्री स्टैंड, सेशनल डिजाइन के साथ वेल्डेड जब पाइप व्यास विनिर्देश बदलता है, तो यह आवश्यक नहीं है।

अपनी स्थिरता सुनिश्चित करने के लिए सामग्री रैक की ऊंचाई को समायोजित करें। प्लेटफ़ॉर्म निम्न राइडिंग व्हील + ऊपरी इंच रोलर डिजाइन, और निचले मंच

सवारी व्हील सीटों के कई सेट स्थापित करें, एक ही समय में कई स्टील पाइप को पॉलिश कर सकते हैं, सवारी व्हील ड्राइव करने के लिए चर आवृत्ति गियर मोटर का उपयोग करते हैं।

पाइप स्टेशन स्विचिंग और लोडिंग और अनलोडिंग को अपनाने के लिए इलेक्ट्रिक लिफ्ट + गियर रैक ट्रांसवर्स चलती सिंक्रनाइज़ेशन को सुनिश्चित करने के लिए

सेक्स और स्थिरता। ऊपरी क्षैतिज बीम डबल-लेयर आई-बीम संरचना को अपनाती है, और न्यूमेटिक पिंच रोलर सीटों और न्यूमेटिक घटकों के कई सेट स्थापित करता है।

ड्राइव, क्रोमप्लेटेड हैंडल गाइड, स्वचालित प्रेस डाउन और पॉलिशिंग के दौरान लिफ्ट

पॉलिशिंग मोडः एक ट्यूब को कई बार या एक चक्र फेंक दिया जा सकता है, या कई शाखा ट्यूबों को एक बार फेंक दिया जा सकता है, और कई ऊपरी और निचले मोड का उपयोग किया जा सकता है।

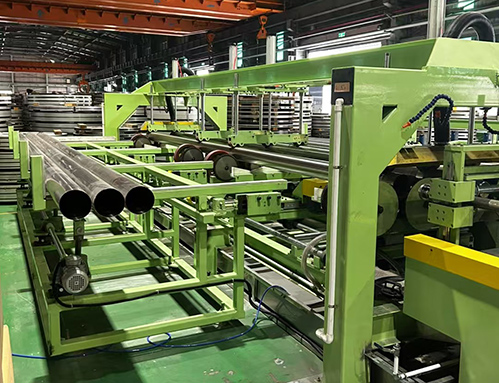

3. ऊपरी और निचली सामग्री उठाने और ट्रांसवर्स चलती तंत्र को अपनाते हैं, और उठाने और ट्रांसवर्स चलती इलेक्ट्रिक गियर लिफ्ट + पतंग एक ही डिजाइन को अपनाती है,

बहु-समूह तंत्र पथ और लिफ्ट की स्थिरता और तुल्यकाना।

4. पाइप घूर्णन समर्थन बेल्ट पुलली मल्टी-सेगमेंट पावर सिंक्रनाइज़ेशन, आवृत्ति रूपांतरण मोटर बेल्ट घूर्णन शाफ्ट रूप का उपयोग करके समय सेट कर सकता है

आगे और पीछे, पाइप झुकने वाले दीर्घवृत्त को कम करना

V. ट्यूब हेड ट्रांज़िशन लूप डिजाइन, आंतरिक दीवार और ट्यूब आंतरिक दीवार के बराबर व्यास, पॉलिशिंग व्हील को तुरही को तुरही में फेंकने से रोकता है।

3.4 कम सामग्री रैक: 1. रैक को राष्ट्रीय मानक F120x120x 6 वर्ग ट्यूब स्टील के साथ वेल्डेड है।

दूसरा, डिस्चार्ज रैक के तालिका शीर्ष का ढलान डिजाइन स्वचालित रूप से नीचे तक रोल कर सकता है जब पाइप को उच्च गति ड्रॉप रोलिंग से बचने के लिए नीचे रखा जाता है।

मैनुअल हस्तक्षेप के बिना सतह क्षतिग्रस्त है।

3. सामग्री भंडारण भाग का डबल-लेयर डिजाइन, नीचे पानी संग्रह ट्रे के साथ है, और फेंकने के बाद पाइप की दीवार पर रहता है। एकीकृत संग्रह के लिए पानी ट्रे पर गिरता है।

पाइप में सीवेज के प्रवाह से बचने के लिए।

पाइप और धातु डेस्क फ्रेम को सीधे संपर्क को रोकने के लिए रबर प्लेट सुरक्षात्मक पैड के साथ चार, भंडारण, निर्वहन और पाइप संपर्क भाग को रोकने के लिए।
